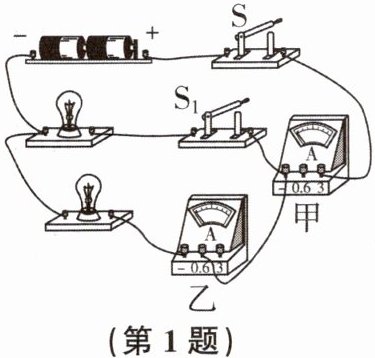

1. 如图所示为研究并联电路电流特点的实物图,电源电压保持不变,先同时闭合开关S和$S_{1}$,两灯均发光,观察并记录电流表示数后,断开开关$S_{1}$,此时 (D)

A. 电流表甲示数不变,电流表乙示数变大
B. 电流表甲示数变小,电流表乙示数变大
C. 电流表甲示数变大,电流表乙示数不变
D. 电流表甲示数变小,电流表乙示数不变

答案： D

2. 下列电路中,电源电压保持不变,闭合开关,当滑动变阻器滑片P向右移动时,电表示数变大的是 (D)

答案： D

3. 如图所示的电路中,已知电阻$R_{1}:R_{2}= 2:3$。请回答下列问题:
(1)若甲、乙两表均为电压表,开关S闭合时,则两表的示数之比$U_{甲}:U_{乙}=$$2:5$。
(2)若甲、乙两表均为电流表,开关S断开时,则两表的示数之比$I_{甲}:I_{乙}=$$5:3$。

答案：
(1)$2:5$
(2)$5:3$

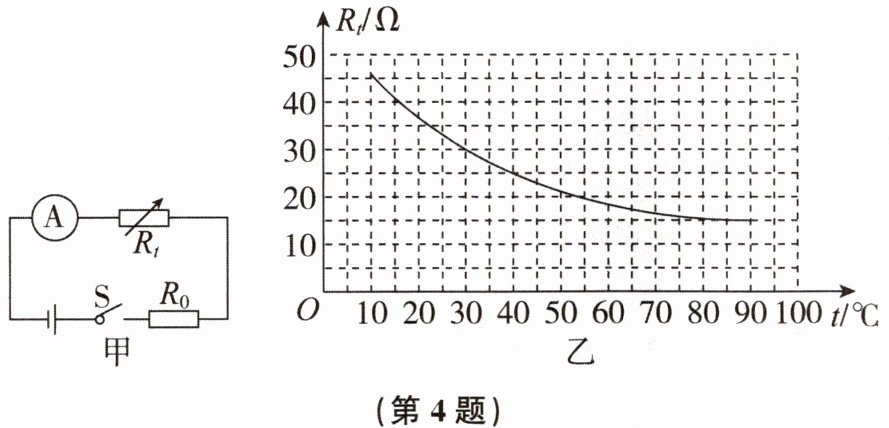

4. 如图甲所示,实验小组的同学设计了一种测量温度的电路。已知电源电压为6V且保持不变,$R_{0}$是定值电阻,$R_{t}$是热敏电阻,其阻值随温度变化的图像如图乙所示,电流表采用“0~0.3 A”的量程。
(1)当环境温度是$40^{\circ }C$时,电流表的示数为0.2 A,求此时$R_{0}$的阻值。
(2)该电路能测量的最高温度是多少?

答案：
(1)由图乙可知，当环境温度是$40^{\circ}C$时，热敏电阻的阻值$R_{t}=25\Omega$，此时电流表的示数$I=0.2A$，则电路的总电阻$R=\frac{U}{I}=\frac{6V}{0.2A}=30\Omega$，$R_{0}=R-R_{t}=30\Omega - 25\Omega = 5\Omega$。
(2)电流表采用“$0\sim0.3A$”的量程，故最大电流不能超过$0.3A$，则电路中最小总电阻$R_{小}=\frac{U}{I_{大}}=\frac{6V}{0.3A}=20\Omega$，热敏电阻的最小阻值$R_{t小}=R_{小}-R_{0}=20\Omega - 5\Omega = 15\Omega$，由图乙可知，对应的最高温度为$90^{\circ}C$。
