《2025年奔跑吧少年八年级科学上册浙教版》

1. 小科正在利用如图甲所示的电路进行某项实验。电源电压恒为5V,分别更换5个定值电阻$R_{x}$进行实验,得到如图乙所示的I-R图像。下列说法中,错误的是 (B)
A. 该同学研究的是电流和电阻的关系
B. 将5Ω的定值电阻替换成10Ω后,应将滑片P向左移动
C. 实验中电压表的示数保持2.5V不变
D. 实验得出的结论是电压一定时,通过定值电阻的电流与电阻成反比

答案： B

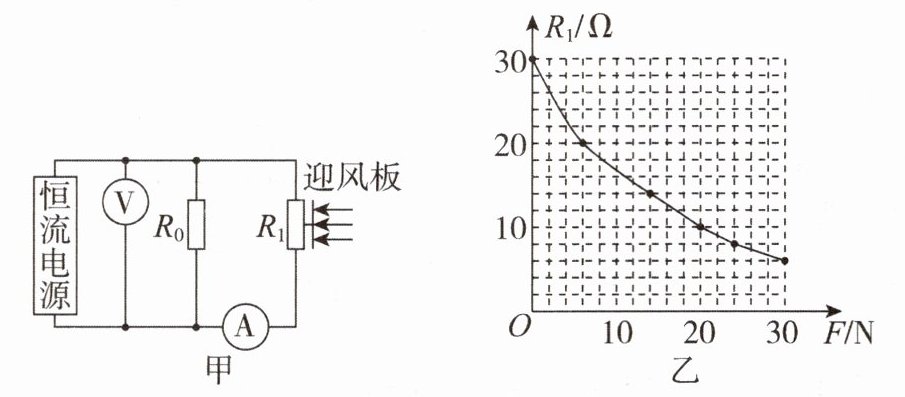

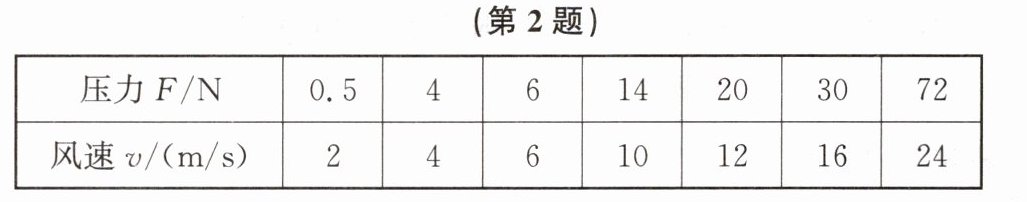

2. 每年夏季,浙江沿海易受到台风侵袭。某兴趣小组的同学设计了一个简易风速仪测量风速,内部原理电路图如图甲所示。恒流电源能始终提供大小恒定的电流。电流表量程为0~0.6A,定值电阻$R_{0}= 10Ω$。$R_{1}$为力敏电阻,其阻值随压力F变化如图乙所示。轻质迎风板受到的压力F会完全传递给$R_{1}$,压力F与风速关系如表所示。某次测量记录,电流表示数为0.4A,电压表示数为8V。


(1)由图表可知,电流表示数与风速大小的关系为______风速增大,电流表示数增大。
(2)该装置能测量的最大风速为______12m/s。

答案：
(1)风速增大,电流表示数增大
(2)12

3. 甲醛对人体的危害很大,人们常用甲醛检测仪对新装修的房屋进行甲醛污染指数检测。其工作原理电路图如图甲所示,可变电阻$R_{0}$的阻值与污染指数的关系如图乙所示。已知电源电压恒为6V,R是阻值为10Ω的定值电阻。(资料显示:污染指数在50以下为轻度污染,50~100之间为中度污染,100以上为重度污染。)
(1)分析图甲和图乙可知,污染指数越大,电压表的示数______(填“越大”或“越小”)。越大
(2)电压表的示数为2V时,可变电阻$R_{0}$的阻值为多少?
电压表示数为 2 V 时,电路中电流 $ I = \frac{U}{R} = \frac{2 \text{ V}}{10 \Omega} = 0.2 \text{ A} $, 可变电阻两端电压 $ U_0 = U_{\text{总}} - U = 6 \text{ V} - 2 \text{ V} = 4 \text{ V} $, 可变电阻的阻值 $ R_0 = \frac{U_0}{I} = \frac{4 \text{ V}}{0.2 \text{ A}} = 20 \Omega $。
(3)电路中的电流为0.12A时,甲醛污染属于哪个等级? (请写出计算过程加以说明)
当电路中的电流为 0.12 A 时,定值电阻两端的电压 $ U' = I'R = 0.12 \text{ A} × 10 \Omega = 1.2 \text{ V} $, 可变电阻两端的电压 $ U'_0 = U_{\text{总}} - U' = 6 \text{ V} - 1.2 \text{ V} = 4.8 \text{ V} $, 可变电阻的阻值 $ R'_0 = \frac{U'_0}{I'} = \frac{4.8 \text{ V}}{0.12 \text{ A}} = 40 \Omega $, 由图乙可知污染指数在 50~100 之间,属于中度污染。

答案：
(1)越大
(2)电压表示数为 2 V 时,电路中电流 $ I = \frac{U}{R} = \frac{2 \text{ V}}{10 \Omega} = 0.2 \text{ A} $, 可变电阻两端电压 $ U_0 = U_{\text{总}} - U = 6 \text{ V} - 2 \text{ V} = 4 \text{ V} $, 可变电阻的阻值 $ R_0 = \frac{U_0}{I} = \frac{4 \text{ V}}{0.2 \text{ A}} = 20 \Omega $。
(3)当电路中的电流为 0.12 A 时,定值电阻两端的电压 $ U' = I'R = 0.12 \text{ A} \times 10 \Omega = 1.2 \text{ V} $, 可变电阻两端的电压 $ U'_0 = U_{\text{总}} - U' = 6 \text{ V} - 1.2 \text{ V} = 4.8 \text{ V} $, 可变电阻的阻值 $ R'_0 = \frac{U'_0}{I'} = \frac{4.8 \text{ V}}{0.12 \text{ A}} = 40 \Omega $, 由图乙可知污染指数在 50~100 之间,属于中度污染。
