《2025年资源与评价中考全程总复习物理》

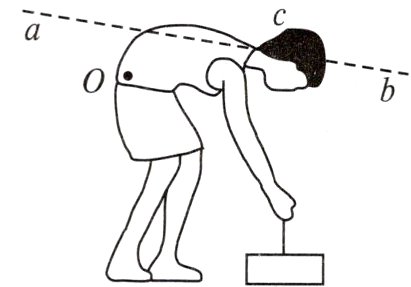

47.如图是小明弯腰从地面提起用绳子系住的重物的情景，脊柱可绕骶骨（轴）O点转动，腰背部肌肉对脊柱的拉力作用沿图中ab线。
(1)画出绳子对手的拉力F2，并画出这个力的力臂L2。
(2)画出肌肉对脊柱的拉力F1（拉力作用点为c点），并画出这个力的力臂L1。
(3)判断肌肉对脊柱的拉力________（选填“大于”“小于”或“等于”）绳子对手的拉力。理由是______________________。

答案：

(1)
(2)如图所示
　　　　　
(3)大于　动力臂小于阻力臂，相当于费力杠杆

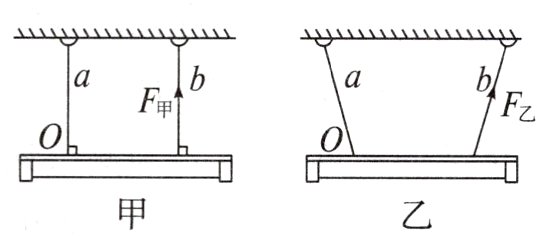

48.教室内的日光灯一般都是由两条竖直平行的吊链吊在天花板上的（如图甲所示），两条吊链竖直平行除了美观外，还蕴含着科学道理。
(1)图甲中a、b是挂日光灯的吊链。若以吊链a的固定点O作为支点，F甲作为拉力时，可将灯视作________（选填“省力”“费力”或“等臂”）杠杆。
(2)比较图甲、图乙两种悬挂方式，图甲吊链受到的拉力大小为F甲，图乙吊链受到的拉力大小为F乙，则F甲________（选填“＞”“=”或“＜”）F乙。
(3)若图甲中b吊链突然断开后日光灯将绕O点转动，此时日光灯的重力势能将________（选填“增大”“减小”或“不变”）。

答案：
(1)省力　
(2)＜　
(3)减小

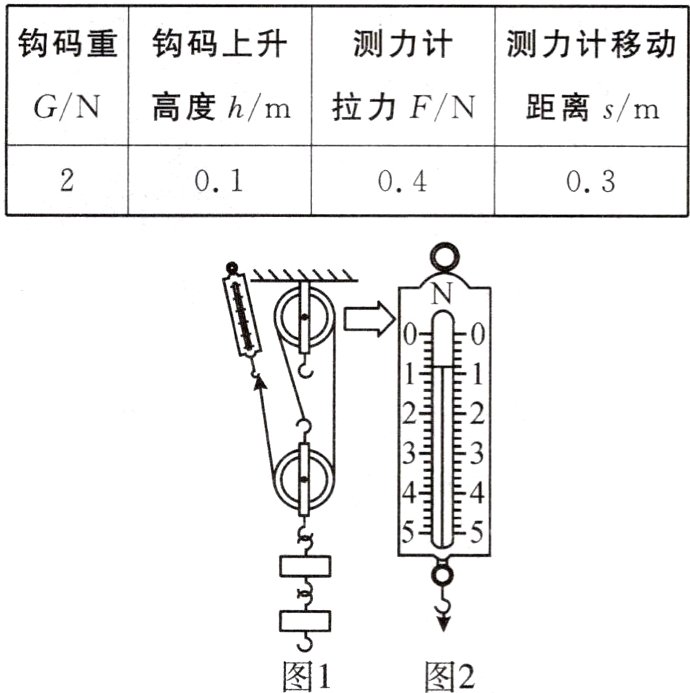

49.小明利用图1所示的装置来“测滑轮组的机械效率”，实验记录如下表：
(1)实验中应沿竖直方向________缓慢拉动弹簧测力计。
(2)小组同学发现实验过程中边拉动边读数，弹簧测力计示数不稳定，应该静止读数，小明说静止读数时没有考虑到________对滑轮组机械效率的影响。
(3)对小明的实验记录进行分析，会发现他的实验结果是违背物理规律的，其表现在于：______________________________。
(4)图2是测力计的放大图，结合图1你会发现导致实验结果违背物理规律的原因是______________________________。
(5)纠正错误后，可计算该滑轮组的机械效率约为________。
(6)若仅减小提升钩码的个数，滑轮组的机械效率将________（选填“增大”“不变”或“减小”）。

答案：
(1)匀速　
(2)摩擦　
(3)实验中机械效
率为167%＞100%(有用功＞总功)
(4)测力计读数错误
(5)83.3%　
(6)减小
