《2025年资源与评价中考全程总复习物理》

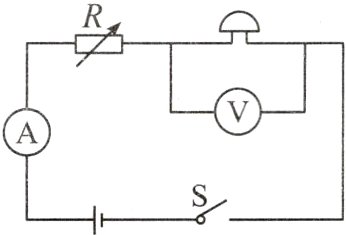

35. 小明在医院看到一种输液报警器，当管内药液流完时，电铃发声。报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻。当闭合开关，输液报警器工作时，下列分析正确的是(　　　)


A. 开始输液时，电流表示数最大
B. 输完药液时，电压表示数最小
C. 输完药液时，电铃响的原因是其两端电压最大
D. 开始输液时，电铃不响的原因是电铃没有电流通过

答案： C

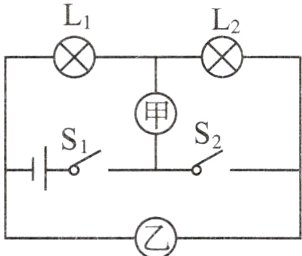

36. 如图所示，甲、乙位置为电压表或电流表，电源电压保持不变。开关S₁、S₂闭合后，灯L₁、L₂都能发光，甲、乙两表的示数之比是2:3。现将开关S₁、S₂断开，甲、乙位置更换不同的电表后，且仅闭合开关S₁，灯L₁、L₂仍能发光，则此时甲、乙两表的示数之比为(不计温度对灯丝电阻的影响)(　　　)


A. 3:1
B. 3:2
C. 2:3
D. 2:1

答案： A

37. 如图所示的电路，电源电压恒为4.5V，电流表量程为0 ~ 0.6A，电压表量程为0 ~ 3V，定值电阻阻值为5Ω，滑动变阻器规格为“20Ω　0.5A”。闭合开关S，移动滑片的过程中，下列说法正确的是(　　　)


A. 若滑片P向右移动，电流表示数变大
B. 若滑片P向右移动，电压表示数变小
C. 电流表示数变化范围为0.3 ~ 0.5A
D. 滑动变阻器的阻值变化范围4 ~ 20Ω

答案： C

38. 一段导体的电阻增加3Ω后，接在原来的电源上，发现通过该导体的电流变为原来的4/5，则该导体原来的电阻是________。

答案： 12Ω

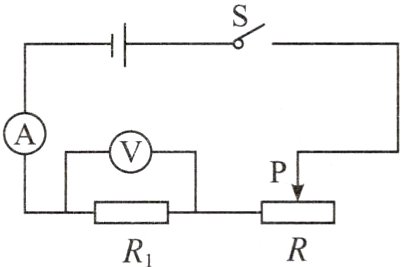

39. 如图所示的电路中，电源电压为6V保持不变，定值电阻R₁为10Ω，滑动变阻器R的最大值为20Ω，当开关S闭合时，滑片由最右端向最左端滑动过程中，电流表示数________(选填“变小”“变大”或“不变”)，在此过程中电压表示数变化范围是________V。

答案： 变大　2~6

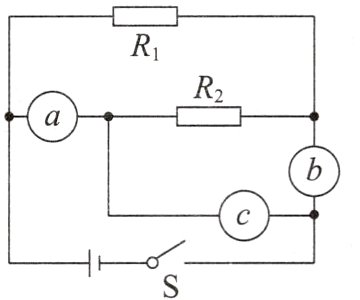

40. 如图所示的电路中，a、b、c分别是三只电表(电压表或电流表)，R₁ = 10Ω，R₂ = 20Ω，电源电压恒为6V。闭合开关S，当电表a、b为电流表，c为电压表时，电表a的示数为__________A；当电表a、b为电压表，c为电流表，电表b的示数为________V。

答案： 0.3　4

41.如图所示,电源电压不变,R1=6Ω,R2=4Ω:
　　　　　　
　　(1)当开关S1闭合,S2、S3断开时电流表的示数为0.6A，电路总电阻是______Ω,电源电压为______V.
　　(2)当开关S1、S2和S3都闭合时,电流表示数为1.5A,此时通过R1的电流是________A,灯泡L的电阻为________Ω。

答案：
(1)10　6　
(2)1　12
