《2025年资源与评价中考全程总复习物理》

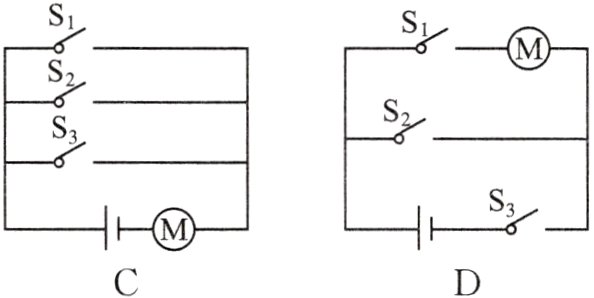

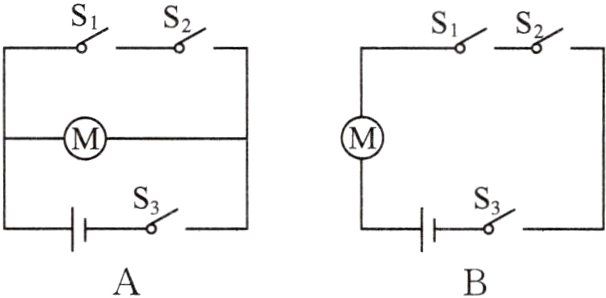

13.如图所示的某手机，其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3)，三者都可以单独使手机(M)解锁并工作。下图中电路设计符合要求的是(　　)

答案： D

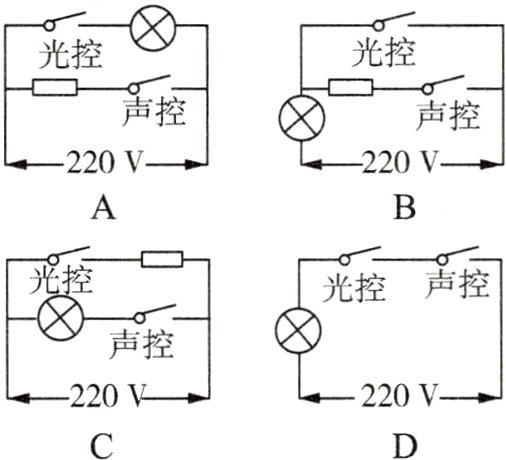

14.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开;利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图各电路中，属于楼道灯电路的是(　　)

答案： D

15.如图所示的电路，开关闭合后，两盏灯都不亮。用一根导线连接a、b两点后，灯L1不亮，灯L2亮。假设故障只有一处，那么电路的故障可能是(　　)


A.L1短路　　　　
　B.L2短路
C.L1断路　　　　
　D.L2断路

答案： C

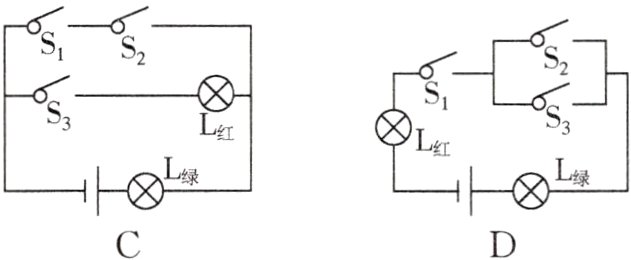

16.某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符合要求的是(　　)

答案： A

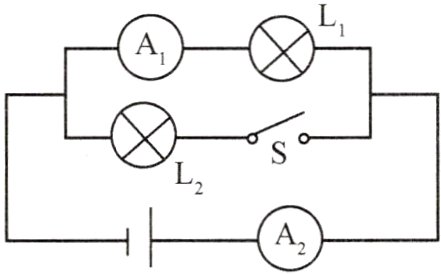

17.如图所示，开关由闭合到断开，电流表A的示数I1、I2的变化(　　)


A.I1变小，I2变大
B.I1不变，I2变大
C.I1变大，I2变小
D.I1不变，I2变小

答案： D

18.如图所示，某小女孩从滑梯上滑下，头发“炸起”，关于这一现象的产生过程:小女孩从滑梯上滑下，身体与滑梯摩擦带上电荷，由于头发带上______种电荷，相互________，所以就产生头发“炸起”的有趣现象。

答案： 同　排斥
