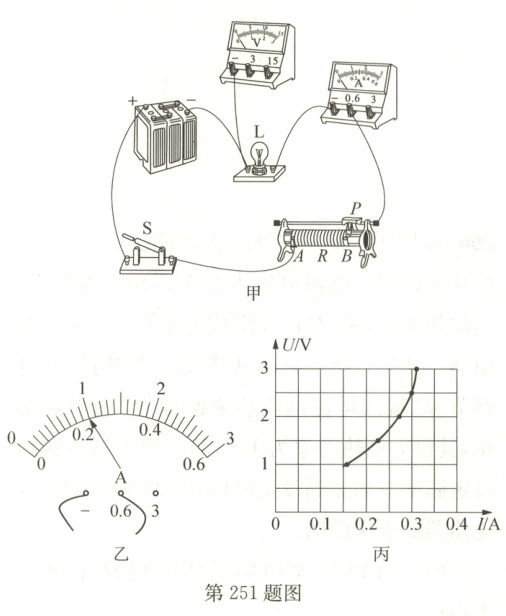

251. 在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“2.5V”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。请完成下列问题：
(1)如图甲所示，请用笔画线代替导线，正确连接电路。

(2)在开关S闭合前，应将滑片P移到B端(选填“A”或“B”)。
(3)闭合开关S，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是小灯泡短路。
(4)排除故障后，闭合开关S，移动滑片P，同时眼睛要观察电压表的示数，直到示数为2.5V时，小灯泡正常发光，记录电压表和电流表的示数。
(5)继续移动滑片P，让电压表的示数低于2.5V，某时刻电流表的示数如图乙所示为0.2A，观察灯泡亮度并记录电表示数；继续缓慢移动滑片P，让电压表的示数高出2.5V少许，观察灯泡亮度并记录电表示数。小华根据所有实验数据作出了小灯泡的U - I图像，如图丙所示，则小灯泡的额定功率为0.75W。
(6)根据小灯泡U - I的图像和亮度变化，还可以发现小灯泡的$U - I$图像是曲线而不是过原点的直线是因为小灯泡的电阻随温度的升高而增大。

答案：
251.
(1)如答图所示。
(2)B
(3)短路
(4)电压2.5
(5)0.2 0.75
(6)小灯泡的$U - I$图像是曲线而不是过原点的直线是因为小灯泡的电阻随温度的升高而增大。解析：
(1)“测量小灯泡的电功率”实验的要求是串联电路，从电源正极出发，依次连接开关、滑动变阻器、电流表、灯泡回到电源负极，再将电压表并联接在灯泡两端，注意灯泡的额定电压为$2.5V$，选择电压表的量程为$0\sim3V$，与小灯泡并联接入电路即可，连接电路如答图所示。
(2)为了保护电路，开关闭合前，滑动变阻器的滑片要滑到阻值最大处，故应将滑片移至B端。
(3)闭合开关，电流表有示数，电路为通路，灯泡不亮，电压表没有示数，说明电压表所测的电路短路，即灯泡短路。
(4)为了测量小灯泡的额定功率，要将灯泡两端电压调到与额定电压相等，所以向左移动滑片P的同时，眼睛应观察电压表，直到示数为$2.5V$，再确定电流表的示数。
(5)电流表的量程为$0\sim0.6A$，分度值为$0.02A$，由题图知电流表的示数是$0.2A$，根据小华对所有实验数据作出的小灯泡的U - I图像可知，当电压为$2.5V$时，对应的电流为$0.3A$，该灯泡的额定功率$P = UI = 2.5V×0.3A = 0.75W$。
(6)小灯泡的$U - I$图像是曲线而不是过原点的直线是因为小灯泡的电阻随温度的升高而增大。

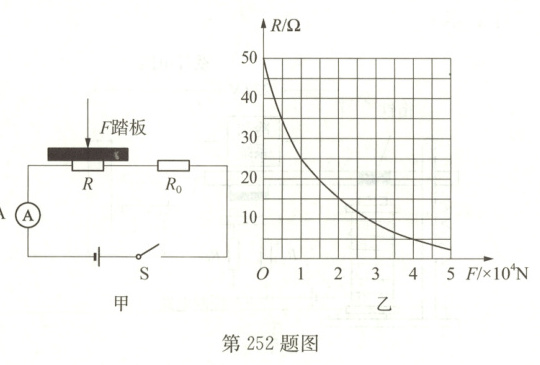

252. 公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程为0～0.6A）等组成，R的阻值与所受压力F的大小关系如图乙所示。电源电压为12V，定值电阻R₀的阻值为5Ω。（g取10N/kg）

（1）当R的阻值为35Ω时，求通过电路的电流；
（2）当通过电路的电流为0.4A时，求地磅的测量值；
（3）为了增加地磅的最大测量值，请你写出一种可行的方案，并列出关系式进行说明。

答案： 252.
(1)$0.3A$
(2)$1000kg$
(3)为了增加地磅的最大测量值，需要增大$R_{0}$的阻值。解析：
(1)由题图可知，压力传感器R和定值电阻$R_{0}$串联，电流表测量电路中的电流，当R的阻值为$35\Omega$时，电路中的电流$I=\frac{U}{R+R_{0}}=\frac{12V}{35\Omega+5\Omega}=0.3A$。
(2)当通过电路的电流为$I^{\prime}=0.4A$时，电路的总电阻$R_{总}=\frac{U}{I^{\prime}}=\frac{12V}{0.4A}=30\Omega$，R的阻值$R = R_{总}-R_{0}=30\Omega - 5\Omega = 25\Omega$；由题图乙可知，此时压力$F = 1×10^{4}N$，则地磅的测量值$m=\frac{G}{g}=\frac{F}{g}=\frac{1×10^{4}N}{10N/kg}=1000kg$。
