216. 小明在老师的指导下对“电流与电阻的关系”进行探究，现提供的器材有：电压恒定为5V的电源，阻值分别为4.5Ω、10Ω、15Ω、20Ω、25Ω的五个定值电阻，标有“15Ω 2A”的滑动变阻器R₁和“30Ω 1A”的滑动变阻器R₂，电压表(0～3V)，电流表(0～0.6A)，开关各1个，导线若干。

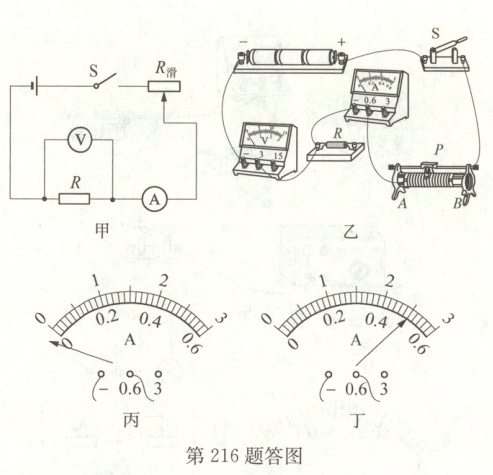

(1)小明同学设计了如图甲所示的实验电路图，请根据电路图帮助他将图乙中的实物图连接完整。
(2)若电路连接正确，小明在闭合开关前，发现电流表的指针如图丙所示，那么他接下来的操作应该是将电流表的指针调至零位。
(3)排除电路故障后，将滑动变阻器的滑片P移动到最右端，闭合开关，调节滑片P，若电压表的示数为2.5V时，电流表的指针如图丁所示，则此时电路中电流为0.5A，接入电路的定值电阻R的阻值为5Ω。
(4)完成步骤(3)后，若保持滑片P的位置不变，断开开关，将定值电阻R替换成10Ω的定值电阻，闭合开关，向右(选填“左”或“右”)移动滑片P直到电压表的示数再次变为2.5V为止，并读出此时电流表的示数。
(5)多次改变接入电路的定值电阻R，并重复步骤(4)，最终得出电流与电阻的关系。
(6)为确保后续所有定值电阻接入电路后都能完成该探究内容，应选择滑动变阻器$R_2$(选填“R₁”或“R₂”)接入电路。

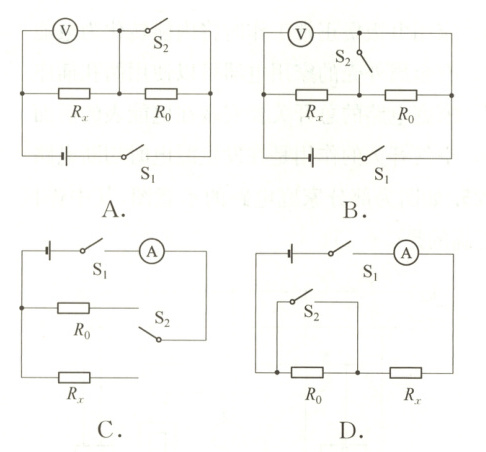

(7)在完成上述探究内容后，小明将电路中的定值电阻替换成未知电阻Rₓ，并利用伏安法成功测量出了Rₓ的阻值，在他向老师汇报成果后，老师告诉他还有其他的方法也能够测出未知电阻的阻值，下列电路中不能成功测出未知电阻Rₓ阻值的是B(R₀阻值已知，电源电压不变)。

答案：
216.

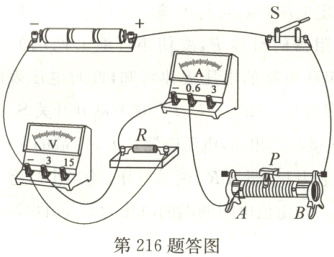

(1)如答图所示。　　
(2)将电流表的指针调至零位
(3)0.5　5　
(4)右　
(6)$R_2$。　
(7)B解析:
(1)根据电路图甲可知，滑动变阻器与定值电阻$R$串联，电压表测$R$两端的电压，所以要并联在$R$的两端，实物图连接如答图所示。
(4)由题意得，若保持滑片$P$的位置不变，断开开关，将定值电阻替换成$10\Omega$的定值电阻，根据串联分压可知定值电阻两端的电压增大，要想电压表示数为原来的$2.5V$，就要使滑动变阻器两端的电压增大，即增大滑动变阻器的阻值，所以要向右移动滑片直到电压表的示数再次变为$2.5V$为止。
(6)为确保后续所有定值电阻接入电路都能完成该探究，由题意得，定值电阻两端的电压始终保持$2.5V$，当定值电阻取最大值时，滑动变阻器要调到最大阻值，当$R = 25\Omega$，电路中的电流为$I=\frac{U_{R}}{R}=\frac{2.5V}{25\Omega}=0.1A$，由电源电压$U_{电源}=5V$可知，滑动变阻器两端的电压为$U_{滑}=U_{电源}-2.5V = 2.5V$，所以此时滑动变阻器的阻值为$R_{滑}=\frac{U_{滑}}{I}=\frac{2.5V}{0.1A}=25\Omega＞15\Omega$，所以应选择滑动变阻器$R_2$。
(7)B选项中，闭合$S_1$，断开$S_2$，电压表的示数为电源电压，再闭合$S_1$和$S_2$，$R_0$被短路，电压表的示数仍然为电源电压，故无法得到电路中的电流与$R_x$两端的电压。
