《2026年百题大过关中考物理》

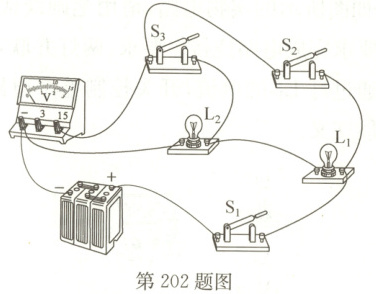

202. 如图所示，电源电压不变，灯 $ L_1 $、$ L_2 $ 完全相同。闭合 $ S_1 $，断开 $ S_2 $、$ S_3 $，灯 $ L_1 $、$ L_2 $ 是串联的。闭合 $ S_1 $、$ S_2 $，断开 $ S_3 $，电压表示数为 $ U_1 $；闭合 $ S_1 $、$ S_3 $，断开 $ S_2 $，电压表的示数为 $ U_2 $，则 $ U_1 : U_2 = $2:1。

答案： 202.串　2:1　解析:由题图知,当闭合$S_1$，断开$S_2$、$S_3$，灯$L_1$、$L_2$是在同一条电流路径上，是串联;闭合$S_1$、$S_2$，断开$S_3$，电压表测量两个灯泡串联的总电压，示数为$U_1$;闭合$S_1$、$S_3$，断开$S_2$，电压表测量$L_2$两端的电压，示数为$U_2$，由于两个灯泡串联，电流相等，而且灯$L_1$、$L_2$完全相同，则电阻相等，根据$U=IR$知，两个灯泡的电压相等，则总电压是一个灯泡电压的2倍，即$U_1:U_2=2:1$。

203. 某小组同学利用如图所示的电路探究串联电路中的电压关系。
(1)下列操作不正确的是C。
A. 连接电路时，开关 $ S $ 处于断开状态
B. 连接电压表时，试触后再选择合适量程
C. 将电压表 $ A $ 接点连线转接至 $ C $ 接点，测量 $ L_2 $ 两端电压
(2)测量灯泡 $ L_1 $ 两端的电压时，两灯突然熄灭，电压表的示数变为 0，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是小灯泡 L2 断路。

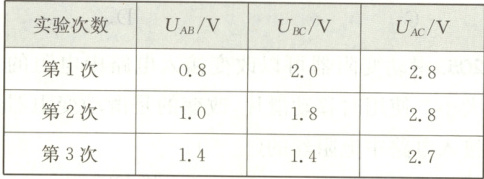

(3)该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。

分析表中实验数据，在误差允许的范围内，可得出的结论是D。
A. 串联电路中各处电流相等
B. 灯泡阻值随灯泡两端电压的增大而增大
C. 串联电路中电阻值越大的部分两端电压越大
D. 串联电路两端的电压等于各部分电路两端的电压之和

答案： 203.
(1)C　
(2)小灯泡$L_2$断路　
(3)D　解析:
(1)为了保护电路，连接电路时，开关S处于断开状态，故A正确;为了不超过量程，电压表可通过试触来选择合适的量程，故B正确;测量完$L_1$两端的电压后，在测量$L_2$两端的电压时，将电压表A接点连线转接至C接点，这样会导致电压表正负接线柱接反，不能测量出$L_2$两端的电压，故C错误。
(2)两灯泡都熄灭，可能是某个灯泡断路或两个灯泡都短路，由题意知应该是一个灯泡断路，由于电压表的示数为零，说明电压表与电源的两端不相连，所以故障为小灯泡$L_2$断路。

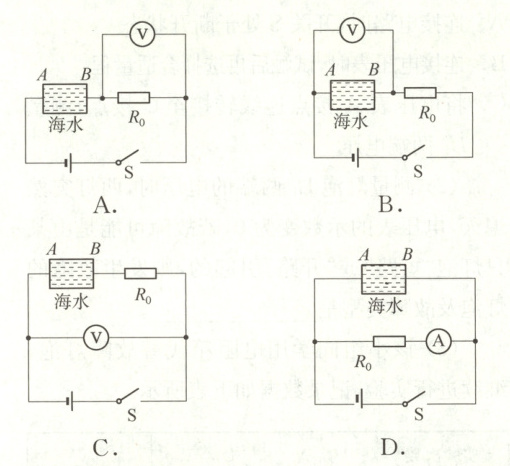

204. 海水中盐浓度越大，其导电性越好，固定间距的金属片 $ A $、$ B $ 之间海水的电阻越小。下列电路中，电源电压恒定，$ R_0 $ 为定值电阻，闭合开关 $ S $，海水中盐浓度越大，电表示数越大的是(A)。

答案： 204.A
