《2026年百题大过关中考物理》

205. 滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的(C)。

A.材料
B.横截面积
C.长度
D.电流方向

答案： 205.C 解析:滑动变阻器的工作原理:改变连入电路中电阻丝的长度，从而改变连入电路的电阻;故C正确，故选C。

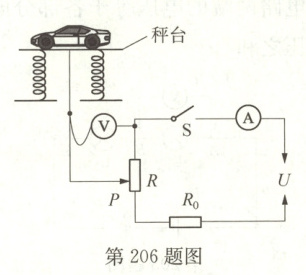

206. 如图是地磅工作的原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器 $ R $ 的滑片 $ P $ 在最上端，称量时，滑片 $ P $ 向下滑动。闭合开关 $ S $，车辆的总质量越大时(A)。


A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： 206.A

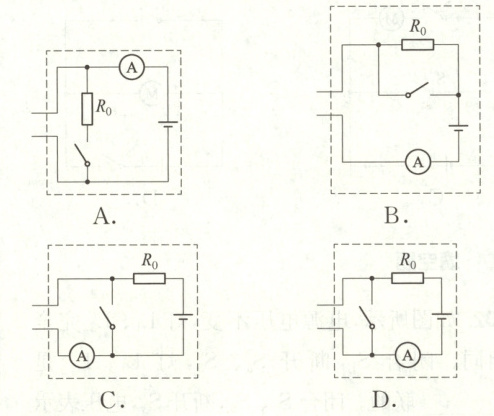

207. (多选)如图所示的“电阻测量盒”，内有电源(电压不变且未知)、阻值已知的定值电阻 $ R_0 $、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻 $ R_x $ 的两端相连，根据开关闭合、断开时电流表的示数，可以算出 $ R_x $ 的阻值。如图所示是设计的盒内电路图，其中符合要求的是(ABD)。

答案： 207.ABD 解析:根据题图所示可知，开关断开时，电路为$R_x$的简单电路，电流表测量电路中的电流;开关闭合时，电路为并联电路，电流表测量干路中的电流;根据并联电路的电流关系可知通过$R_0$的电流，根据$U=IR$可以求出电源电压，然后根据$R=\frac{U}{I}$可以求出$R_x$的阻值，故A正确;根据图示可知，开关闭合时，电路为$R_x$的简单电路，电流表测量电路中的电流，则电源电压$U=IR_x$;开关断开时，两个电阻串联接入电路中，此时电流表示数为$I'$，则电源电压$U=I'(R_x+R_0)$，两个关系式联立，可以求出$R_x$的阻值，故B正确;根据图示可知，开关闭合时，电流表和$R_x$被短路，电路为$R_0$的简单电路;开关断开时，两个电阻串联，电流表测量电路中的电流，由于无法测量出电源电压，所以无法求出$R_x$的阻值，故C错误;根据图示可知，开关闭合时，$R_x$被短路，电路为$R_0$的简单电路，电流表测量电路中的电流，根据$U=IR$可以求出电源电压;开关断开时，两个电阻串联，电流表测量电路中的电流，根据电源电压和电流表的示数可以求出电路的总电阻，根据串联电路的电阻关系可以求出$R_x$的阻值，故D正确。

208. 如图所示的实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯 $ L_1 $ 的电流，开关控制整个电路，导线不能交叉。

答案：

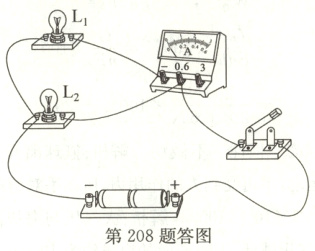

208.如答图所示。　解析:由题知，两个灯泡并联，开关在干路上控制整个电路;电流表测通过灯$L_1$的电流，则电流表与灯泡串联在一条支路中。

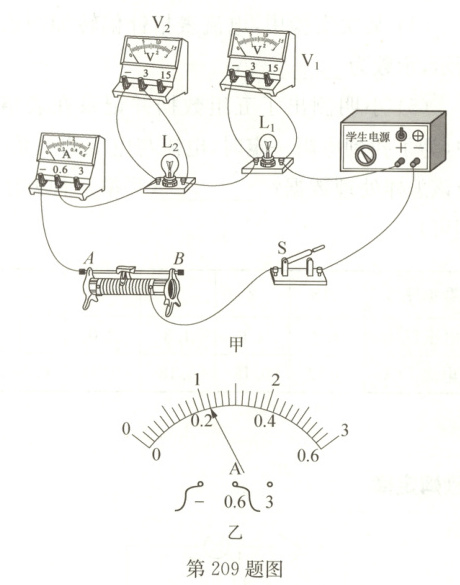

209. 实验小组在实验时，不慎将灯泡 $ L_2 $ 的玻璃外壳碰碎。他们惊奇地发现虽然 $ L_2 $ 几乎不发光，但与其串联的灯泡 $ L_1 $ 不仅没有熄灭，反而更亮。开关断开后的电路如图甲所示，$ L_1 $ 和 $ L_2 $ 都标有“$ 2.5\ V\ \ 0.3\ A $”字样。针对上述现象，探究下列问题：玻璃破碎后，$ L_2 $ 的灯丝电阻发生了什么变化？玻璃外壳究竟起什么作用？
(1)玻璃外壳破碎前 $ L_2 $ 的电压和电流分别为 $ 1.20\ V $ 和 $ 0.20\ A $；玻璃外壳破碎后，$ L_2 $ 两端的电压变为 $ 0.40\ V $，通过的电流为如图乙所示的示数，则电流为0.22 $ A $。初步分析可知：玻璃破碎后，$ L_2 $ 的电阻变小(选填“变大”或“变小”)。

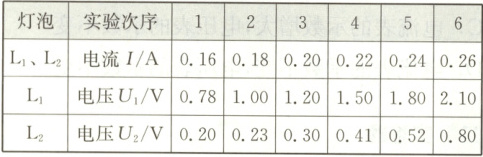

(2)为进一步探究玻璃外壳破碎后 $ L_2 $ 电阻变化的特点，对 $ L_2 $ 的电流和电压进行测量，实验数据记录如表所示。分析发现，$ L_1 $ 的电阻大于(选填“大于”或“小于”)玻璃外壳破碎后 $ L_2 $ 的电阻。
(3)实验中，对着 $ L_2 $ 吹气，发现 $ L_2 $ 两端的电压突然变小、电流突然变大，说明吹气加快 $ L_2 $ 灯丝表面的空气流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻大小与温度有关，玻璃外壳可能起到隔热保温的作用。
(4)细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯丝设计成螺旋状？你认为这样设计的目的是①减少散热；②增大导体的长度。

答案： 209.
(1)$0.22$ 变小　
(2)大于　
(3)温度　隔热保温　
(4)①减少散热　②增大导体的长度　解析:
(1)玻璃外壳破碎后，$L_2$两端的电压变为$0.40V$，通过的电流变为$0.22A$;玻璃外壳破碎前，灯丝的电阻为$R=\frac{U}{I}=\frac{1.20V}{0.20A}=6\Omega$;玻璃外壳破碎后，灯丝的电阻为$R'=\frac{U'}{I'}=\frac{0.40V}{0.22A}\approx1.8\Omega$;比较可知，玻璃破碎后，$L_2$的电阻变小。
(2)分析发现，$L_1$的电阻大于玻璃外壳破碎后$L_2$的电阻，因为在相同的电流下，灯泡$L_1$两端的电压始终高于灯泡$L_2$两端的电压。
(3)灯丝的电阻大小与温度有关，温度越低，电阻越小;玻璃外壳可能起到隔热保温的作用。
