《2026年百题大过关中考物理》

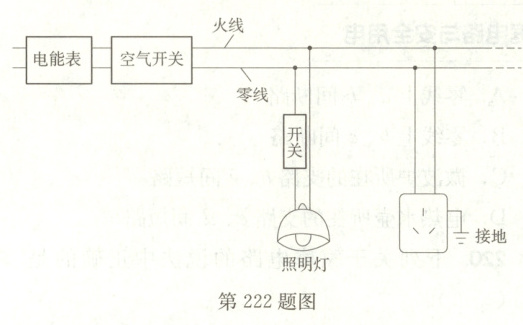

222. 如图所示是某同学家部分电路的示意图。电能表上标有“220V 10(40)A”的字样，他家正在使用的所有用电器的总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。则空气开关跳闸的原因可能是(C)。


A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路

答案： 222.C　解析:照明灯的开关接在了零线与灯泡之间，不会引发空气开关跳闸，只是容易发生触电事故;由电能表上的参数可得，电路中允许的最大功率为$P = UI = 220V×40A = 8800W$，正在使用的所有用电器的总功率为$6kW$，其中电饭煲的功率为$1.5kW$，将电饭煲插头从插座中拔出，再将功率为$1kW$的电热水壶插头接入插座中，电路中用电器的总功率变小，所以空气开关跳闸的原因不可能是用电器的总功率过大;如果接入电热水壶的插座短路，没有插入电热水壶时，空气开关就应该会跳闸，闭合电热水壶上的开关，空气开关跳闸，则说明是电热水壶的内部电路短路。

223. 下列做法中符合安全用电原则的是(D)。

A.用电器着火时用水灭火
B.在高压线附近放风筝
C.在灯和零线之间接开关
D.更换灯泡前先断开电源

答案： 223.D解析:在照明电路中，电灯的开关应接在火线和灯泡之间，这样断开开关时，灯泡处才不会有电，故C不符合安全用电原则;更换灯泡，首先断开开关，防止触电事故发生，故D符合安全用电原则。

224. 关于家用电器的工作过程和家庭电路，下列说法中正确的是(C)。

A.家用电饭煲正常工作时将内能转化为电能
B.有金属外壳的家用电器可以使用两孔插座
C.家庭电路的总开关要安装在电能表的后面
D.空气开关的作用是在发生漏电时切断电路

答案： 224.C解析:有金属外壳的家用电器必须接地，必须使用三孔插座;电能表是用来测量电能的仪表，家庭电路的总开关要安装在电能表的后面;空气开关的作用是在电流过大时切断电路，漏电保护器才是发生漏电时切断电路。

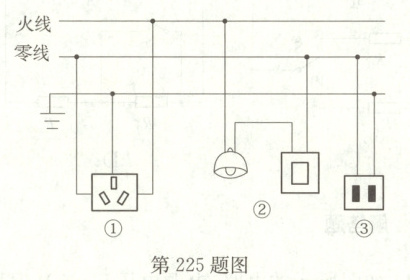

225. 如图为部分家庭电路的示意图，其中连接正确的是(A)。


A.①
B.②
C.①③
D.②③

答案： 225.A解析:①中的三孔插座，满足“左零右火上接地”，故①正确;②中开关与灯串联，但开关接在零线与灯之间，故②错误;③中的两孔插座，左零右地，故③错误。

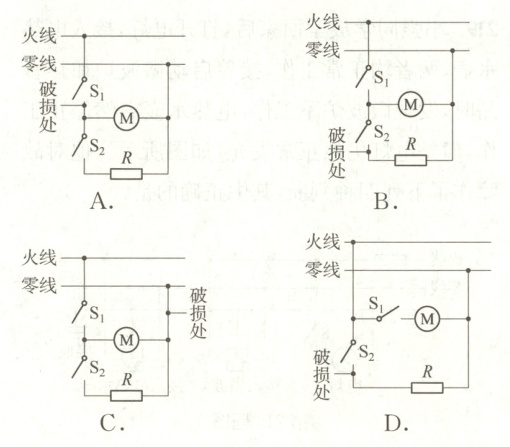

226. 小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关S₁，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关S₁、S₂，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关S₂，电动机M和电热丝R均不工作，试电笔氖管不发光。下列选项图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是(B)。

答案： 226.B解析:由题意可知，开关$S_1$在干路上，开关$S_2$在支路上，控制电热丝$R$，只闭合开关$S_1$时，试电笔接触吊顶破损处，氖管不发光，同时闭合开关$S_1$、$S_2$时，试电笔接触吊顶破损处，氖管发光，说明破损处与电热丝$R$在同一支路上。故选B。
