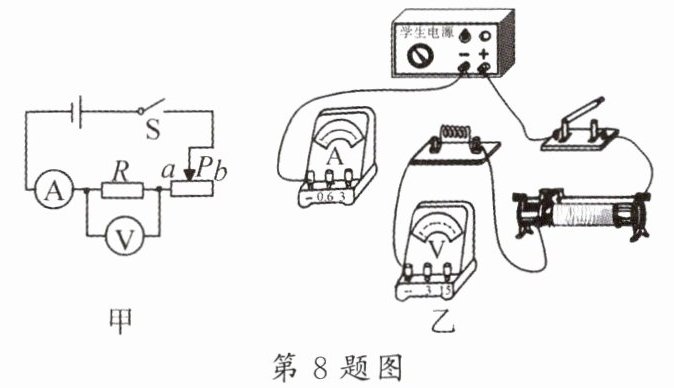

8. 小明用图甲所示的电路探究“电流与电压、电阻的关系”，电源电压$15V$保持不变，滑动变阻器的规格是“$50\Omega$，$2A$”，阻值为$10\Omega$、$20\Omega$、$30\Omega$、$40\Omega$的定值电阻各$1$个，电流表量程$0\sim0.6A$、$0\sim3A$，电压表量程$0\sim3V$、$0\sim15V$。

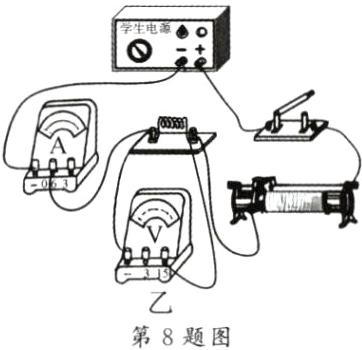

(1)根据图甲，将图乙所示的实物图连接完整。
(2)小明将$10\Omega$的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明探究的问题是在电阻不变时，通过导体的电流与电压的关系。
(3)为了探究电流与电阻的关系，同学们继续实验，上表为某同学提交的实验数据。
①该同学把$10\Omega$的电阻换成$20\Omega$的电阻时，应该将滑动变阻器的滑片向b(填“$a$”或“$b$”)端移动。
②老师指出有一组数据不符合实际，不符合实际的实验次序是4，理由是电路最小电流为0.17A。

答案：
8.
(1)如图
　　　　
(2)在电阻不变时，通过导体的电流与电压的关系
(3)①b ②4 0.17A

9. 如图，定值电阻$R_1$的阻值为$10\Omega$，当开关$S$闭合、$S_1$断开时，电流表示数为$0.3A$；当开关$S$、$S_1$均闭合时，电流表示数为$0.5A$。求：
(1)电源电压。
(2)定值电阻$R_2$的阻值。

答案： 1. （1）求电源电压：
当开关$S$闭合、$S_1$断开时，电路中只有$R_1$接入电路。
根据欧姆定律$U = IR$（这里$I = 0.3A$，$R = R_1=10\Omega$）。
解：由$U = I_1R_1$，将$I_1 = 0.3A$，$R_1 = 10\Omega$代入可得$U=0.3A×10\Omega = 3V$。
2. （2）求定值电阻$R_2$的阻值：
当开关$S$、$S_1$均闭合时，$R_1$与$R_2$并联，电流表测干路电流$I = 0.5A$。
因为并联电路中各支路电压等于电源电压，$U = U_1 = U_2 = 3V$，通过$R_1$的电流$I_1 = 0.3A$。
根据并联电路电流特点$I = I_1+I_2$，则$I_2=I - I_1$，$I_2=0.5A - 0.3A = 0.2A$。
再根据欧姆定律$R=\frac{U}{I}$，对于$R_2$，$R_2=\frac{U}{I_2}$。
解：将$U = 3V$，$I_2 = 0.2A$代入$R_2=\frac{U}{I_2}$，可得$R_2=\frac{3V}{0.2A}=15\Omega$。
综上，（1）电源电压为$3V$；（2）定值电阻$R_2$的阻值为$15\Omega$。
