要点七 变阻器
1. 滑动变阻器的作用：保护电路、改变电路中的电流等。
2. 滑动变阻器改变电阻的原理：通过改变接入电路的电阻丝有效长度改变电阻大小，从而改变电路中的电流。
3. 滑动变阻器的符号：滑动变阻器符号。
4. 滑动变阻器的接法：一上一下。

答案： 1.保护电路、改变电路中的电流等　2.通过改变接入电路的电阻丝有效长度改变电阻大小，从而改变电路中的电流　3.滑动变阻器符号　4.一上一下

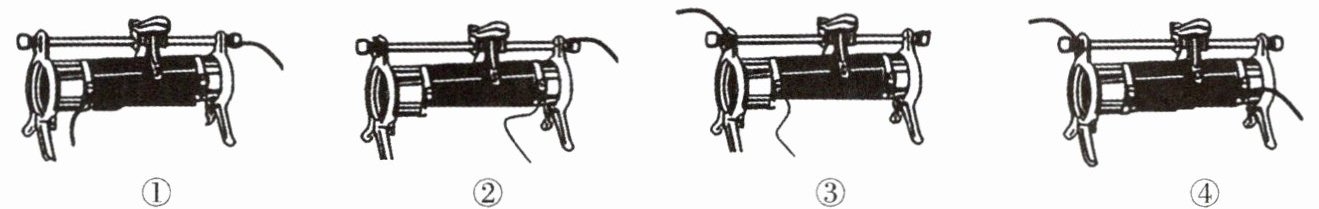

例7 如图所示是滑动变阻器连入电路的实物图，当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的阻值变大的是(A)


A.②④
B.①③
C.②③
D.①④

答案： 例7　A

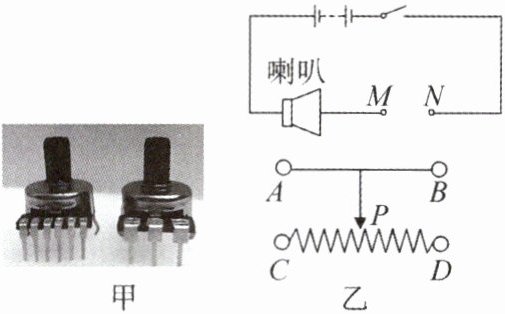

【跟踪练习10】 如图甲所示，是音响上音量调节装置，其简化电路如图乙所示，需在$M$、$N$间接入一个滑动变阻器，使滑片$P$向右移动时接入电路中的电阻变大。下列连接方式中可行的是(D)

A.$M$接$A$，$N$接$B$
B.$M$接$C$，$N$接$D$
C.$M$接$A$，$N$接$D$
D.$M$接$C$，$N$接$B$

答案： [跟踪练习10]　D

【跟踪练习11】 如图，若把$B$、$C$两接线柱接入电路中，则当滑片$P$向右移动时，接入电路中的电阻变小(填“变大”“变小”或“不变”)；若要使它在电路中的阻值为最大，则滑片应在A(填“$A$”或“$B$”)端。

答案： [跟踪练习11]　变小　A

要点八 电压
1. 导体两端的电压可以使导体内的电荷获得向某一方向运动的推动力，使电荷产生定向移动形成电流。
2. 电压用字母U表示，它的单位是伏特，简称伏，符号V。
3. $1kV=$1000$V$，$1V=$1000$mV$；$1mV=$1000$\mu V$。
4. 电压表的使用方法：
(1)正确选择量程。如不能估计，则先选择大量程，采用试触法决定。
(2)电压表必须并联在被测用电器两端，或并联在电源两端。
(3)电流必须从电压表的+接线柱流入，从-接线柱流出。
5. 串联电路总电压等于各部分电压之和。
6. 并联电路各支路的电压相等。

答案： 1.电压　2.U　伏特　伏　V　3.1000　1000 1000　4.
(1)试触法　
(2)并联　
(3)+ -　5.等于　6.相等
