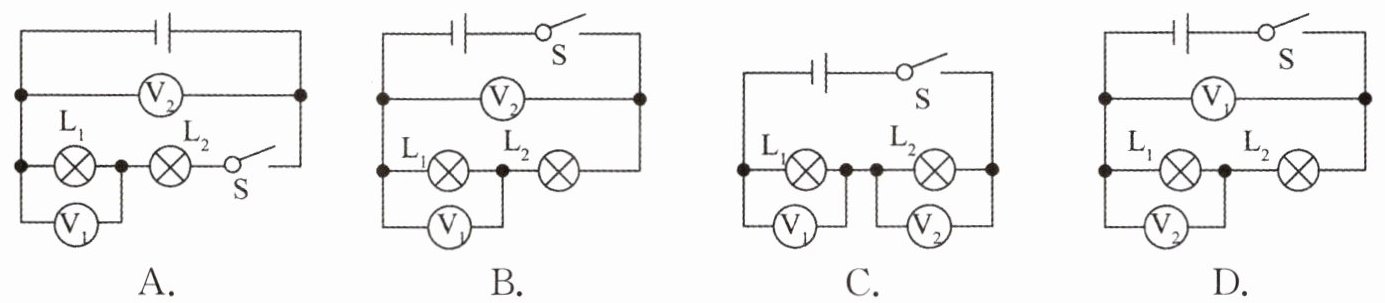

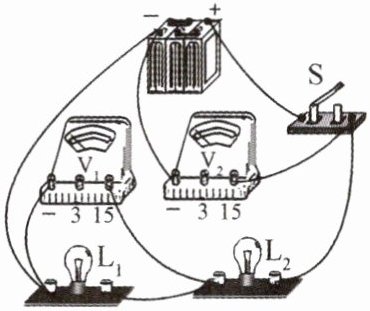

例8 如图所示为小明在某次测量中连接的实物图。以实物图为依据画出的下列电路图中，正确的是(B)

答案： 例8　B

【跟踪练习12】 一只电压表有$0\sim3V$和$0\sim15V$两个量程，某次实验中用的是$0\sim3V$量程，而从$0\sim15V$量程的刻度盘上发现指针所指的电压恰好是$8.5V$，而实际电压值是(C)

A.$8.5V$
B.$2.7V$
C.$1.7V$
D.$1.5V$

答案： [跟踪练习12]　C

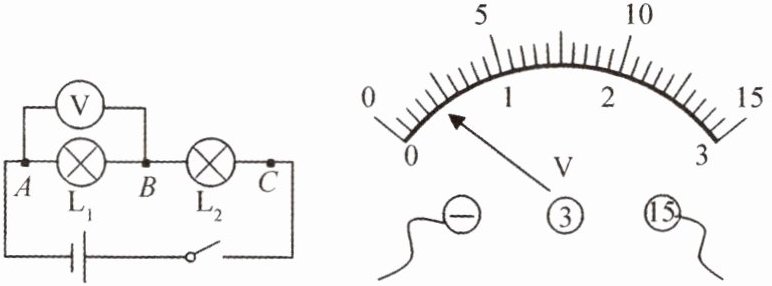

【跟踪练习13】 小明用如图所示电路来探究串联电路的电压特点。

(1)小明根据左图连接好电路，当他连完最后一根导线时，电压表的示数如图所示。产生这一现象的原因可能是连线时开关未断开或电压表在使用前未调零。如果电表指针已偏转，接下来他应该将电压表改接到小量程，再重做实验。
(2)测出$L_1$两端的电压后，小明断开开关，准备拆下电压表，改装在$B$、$C$之间。小聪认为小明的操作太麻烦，只需将与$A$点相连的导线改接到$C$点即可。小聪的办法是否正确？为什么？答：不正确，电压表的指针会反偏。
(3)本实验的结论是串联电路总电压等于各部分电压之和。

答案： [跟踪练习13]　
(1)连线时开关未断开　电压表在使用前未调零　改接到小量程　
(2)不正确，电压表的指针会反偏　
(3)串联电路总电压等于各部分电压之和
