《2025年初中全程阶段测评卷八年级科学上册浙教版》

要点九 欧姆定律
1. 研究电流和电压的关系。
(1)实验：保持电阻不变，研究电流和电压的关系。
(2)设计的电路图：
(3)滑动变阻器$R'$的作用：保护电路和改变定值电阻两端的电压(闭合开关前，滑动变阻器的滑片应移到阻值最大的位置)。
(4)结论：导体的电阻不变时，电流跟电压成正比。
2. 研究电流和电阻的关系。
(1)实验：保持电压不变，研究电流和电阻的关系。
(2)设计的电路图同上。
(3)滑动变阻器$R'$的作用：保护电路和控制定值电阻两端的电压不变(闭合开关前，滑动变阻器的滑片应移到阻值最大的位置)。
(4)结论：导体两端的电压不变时，通过导体的电流和它的电阻成反比。
3. 欧姆定律：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
4. 公式：$I=\frac{U}{R}$，导出公式：$U=IR$、$R=\frac{U}{I}$。
5. 单位：电流$I$：安培(A)、电压$U$：伏特(V)、电阻$R$：欧姆($\Omega$)。(括号内填相应的符号)

答案： 1.
(1)电阻 电流和电压
(3)保护电路和改变定值电阻两端的电压 阻值最大
(4)电流跟电压成正比 2.
(1)电压 电流和电阻
(3)保护电路和控制定值电阻两端的电压不变 阻值最大
(4)成反比 3.成正比 成反比 4.$I=\frac{U}{R}$ $U=IR$ $R=\frac{U}{I}$ 5.安培 A 伏特 V 欧姆 $\Omega$

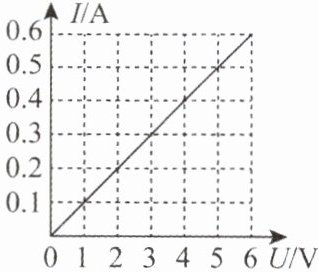

例 9 在“探究电流与电压的关系”实验中，得到如图所示的$I - U$图像，由图可知，电阻$R$一定时，通过导体的电流与导体两端电压的关系及$R$的阻值分别是(A)

A.成正比，$R = 10\Omega$

B.成正比，$R = 0.1\Omega$
C.成反比，$R = 10\Omega$
D.成反比，$R = 0.1\Omega$

答案： 例9 A

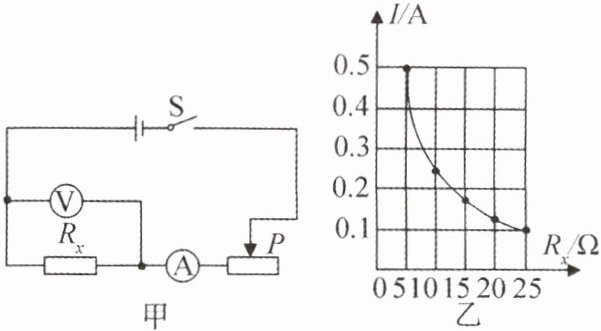

【跟踪练习 14】某同学利用如图甲所示的电路进行实验，电源电压恒为$3V$，更换$5$个定值电阻$R_x$，得到如图乙所示的图像，以下有关叙述正确的是(C)


A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持$0.5V$不变
C.滑动变阻器阻值变化范围为$1\sim5\Omega$
D.将$R_x$从$5\Omega$换成$10\Omega$后，应将滑片$P$向左移

答案： [跟踪练习14] C
