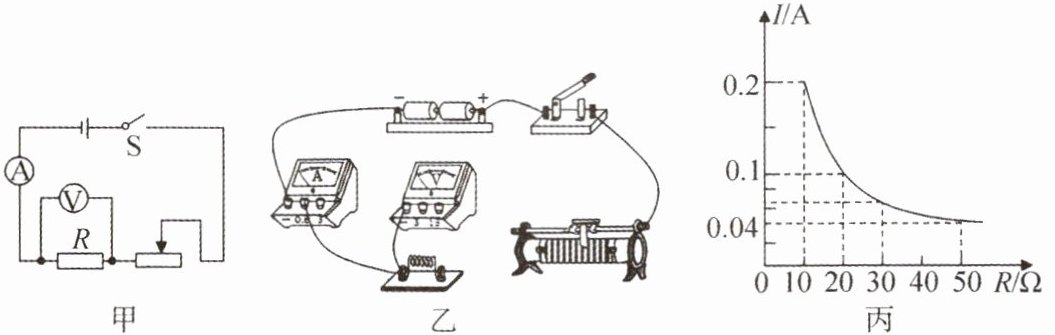

【跟踪练习 15】小刚用图甲所示的电路探究“电流与电阻的关系”，电源电压恒为$3V$，滑动变阻器的规格为“$50\Omega$，$2A$”，定值电阻$10\Omega$、$20\Omega$、$30\Omega$、$50\Omega$的各一个。

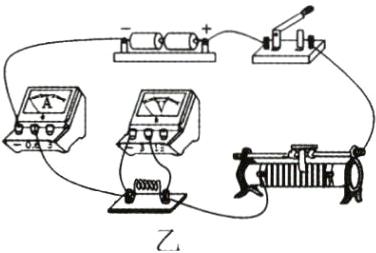

(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。
(2)小刚在移动滑动变阻器滑片的过程中，眼睛应注意观察电压表(填“电流表”“电压表”或“滑动变阻器”)，用$10\Omega$电阻完成实验后，保持滑片位置不动，将$10\Omega$电阻换成$20\Omega$电阻后，应继续调节滑动变阻器滑片向右(填“左”或“右”)端移动才有可能完成实验。
(3)小刚根据记录的实验数据，绘制成了图丙所示的图像，由此可得结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。为使以上电阻单独接入电路都能完成实验，根据器材规格，定值电阻两端控制的电压应不低于1.5V。

答案：
[跟踪练习15]
(1)如图
　　　　
(2)电压表 右
(3)当导体两端的电压一定时，通过导体的电流与导体的电阻成反比 1.5V

要点十 伏安法测电阻
1. 原理：，用电压表测出电阻$R$两端的电压，用电流表测出通过电阻$R$的电流，然后计算出电阻的值。
2. 滑动变阻器$R'$的作用：。

答案： 1.$R=\frac{U}{I}$ 2.保护电路和改变电路中的电流(或定值电阻两端的电压)

例 10 以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是(C)

A.连接电路时，应先闭合开关
B.连接电表时，应先选小量程
C.闭合开关时，应先将变阻器滑片移到阻值最大处
D.计算电阻时，应先计算电压平均值与电流平均值

答案： 例10 C

【跟踪练习 16】在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是(B)

A.控制电源的电压，以免损坏电压表
B.改变电阻两端的电压和电路中的电流，实现多次测量
C.使电压表和电流表的读数更加准确
D.能使电阻两端的电压升高，电阻变大

答案： [跟踪练习16] B
