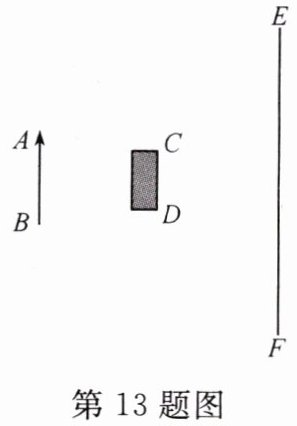

13. 如图所示,AB 为发光体,CD 是不透明的遮挡物,EF 为光屏,试用作图法确定屏上最暗部分的范围,并简要说明。

答案： 1. 连接A点与C点并延长交EF于点M；
2. 连接A点与D点并延长交EF于点N；
3. 连接B点与C点并延长交EF于点P；
4. 连接B点与D点并延长交EF于点Q；
5. 光屏EF上，点N和点P之间的区域为最暗部分。
解释：光在同种均匀介质中沿直线传播，从发光体AB发出的光被遮挡物CD挡住，在光屏EF上形成影子。其中NP区域完全没有光线照射到，是最暗的本影区。

14. 墨子对小孔成像的研究比牛顿还要早 2000 多年,墨子研究发现实验时像的大小不一。那么,像的大小与哪些因素有关呢？某学习小组提出以下猜想：
猜想 1：与小孔的大小有关；
猜想 2：与白纸到小孔的距离有关；
猜想 3：与蜡烛到小孔的距离有关。

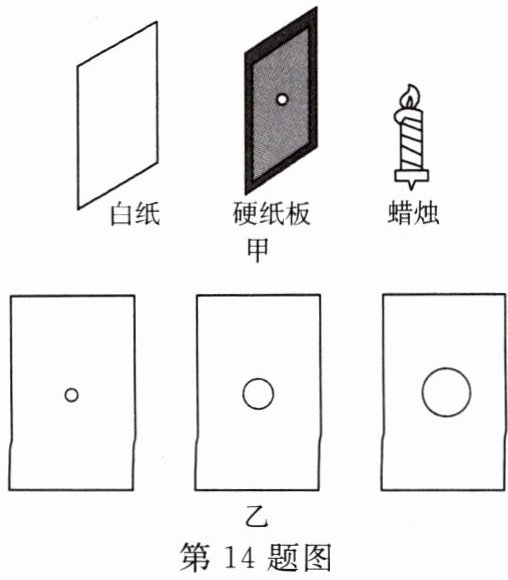

他们用白纸、带小孔的硬纸板、蜡烛进行实验,如图甲所示。

(1)每次实验中白纸上呈现的都是倒立(选填“倒立”或“正立”)的像。
(2)为验证猜想1,该学习小组的成员固定蜡烛、硬纸板和白纸的位置,更换使用如图乙所示的 3 种硬纸板(孔径分别为 1 mm、2 mm、3 mm)依次进行实验,发现像的大小相同。
(3)学习小组在验证猜想 3 后,将实验结果记录在表中。

①需要用到的测量工具有刻度尺。
②根据表格中数据,可以得出什么结论？
当白纸到小孔的距离一定时，蜡烛到小孔的距离越大，像越小。

答案：
(1)倒立
(2)1
(3)①刻度尺
②当白纸到小孔的距离一定时，蜡烛到小孔的距离越大，像越小。
