《2025年全程助学与学习评估八年级科学上册浙教版》

1. 对于公式 $ I = \frac{U}{R} $ 的理解,下列说法错误的是(C)
A.电阻相同时,导体中的电流与电压成正比
B.电压相同时,导体中的电流与电阻成反比
C.由 $ I = \frac{U}{R} $ 得变形公式 $ R = \frac{U}{I} $ 说明电阻与电压成正比,与电流成反比
D.导体中的电流与导体两端的电压、电阻都有关

答案： C

2. 在“探究电流跟电压的关系”实验中,下列做法或说法错误的是(C)
A.探究电流跟电压的关系时,需要控制导体的电阻一定
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验的结论是：电流跟电压成反比
D.多次实验是为了得到电流跟电压之间的定量关系

答案： C

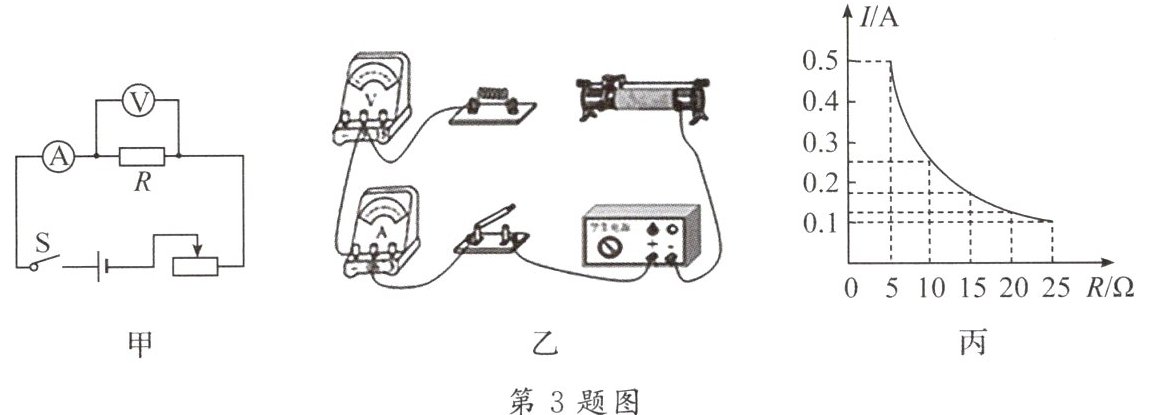

3. 小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为 $ 6 V $ 且保持不变,实验用到的电阻阻值分别为 $ 5 \Omega $、$ 10 \Omega $、$ 15 \Omega $、$ 20 \Omega $、$ 25 \Omega $。

(1)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
图略（电压表负接线柱与定值电阻右接线柱相连，电流表选择$0.6A$量程，将其负接线柱与滑动变阻器上面任一接线柱相连）
(2)实验中多次改变 $ R $ 的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流 $ I $ 随电阻 $ R $ 变化的图像。
①由图像可以得出结论：电压一定时电流与电阻成反比；
②上述实验中,小明用 $ 5 \Omega $ 的电阻做完实验后,接下来的操作是断开开关，将滑动变阻器调到最大阻值处,然后将 $ 10 \Omega $ 的电阻接入电路,闭合开关,移动滑片,使电压表示数为$2.5$ $ V $ 时,读出电流表的示数。
(3)为完成整个实验,应该选取最大阻值不小于$35$ $ \Omega $ 的滑动变阻器。

答案：
(1)图略（电压表负接线柱与定值电阻右接线柱相连，电流表选择$0.6A$量程，将其负接线柱与滑动变阻器上面任一接线柱相连）
(2)
①电流与电阻成反比；
②断开开关，将滑动变阻器调到最大阻值处；$2.5$
(3)$35$
