《2025年全程助学与学习评估八年级科学上册浙教版》

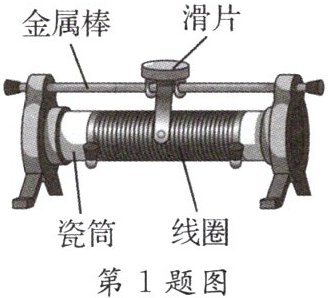

1. 下列关于滑动变阻器构造的说法正确的是(D)


A.线圈可以用铜丝作为材料绕制而成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈之间是绝缘的

答案： D

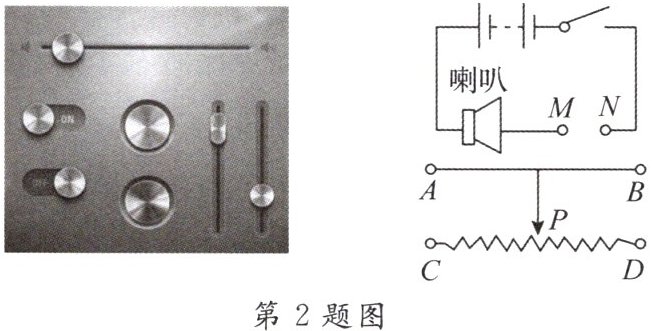

2. 如图是音响上音量调节装置及简化电路,现需在 $ M $、$ N $ 间接入一个滑动变阻器,使滑片 $ P $ 向右移动时电流减小,音量降低。下列连接方式中可行的是(C)

A.$ M $ 接 $ A $,$ N $ 接 $ B $
B.$ M $ 接 $ C $,$ N $ 接 $ D $
C.$ M $ 接 $ A $,$ N $ 接 $ D $
D.$ M $ 接 $ C $,$ N $ 接 $ B $

答案： C

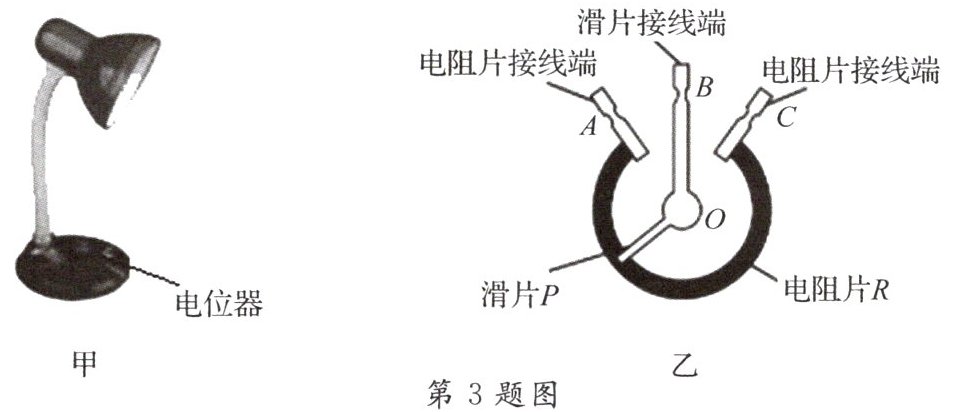

3. 生活中很多电器需要调节电阻大小来使用,如图甲为亮度可调的台灯,电位器是调节其亮度的装置,乙图为电位器的内部结构示意图,$ A $、$ B $、$ C $ 是它的三个接线柱,旋钮带动滑片转动。若将其与灯泡串联,要使滑片 $ P $ 顺时针转动时,灯泡变暗,下列接法正确的是(B)

A.$ A $、$ C $ 接入电路
B.$ B $、$ C $ 接入电路
C.$ A $、$ B $ 接入电路
D.以上都不正确
【解析】本题的难点在于正确理解变阻器的工作原理。可以通过滑片转动时接入电路的电阻丝长度的变化进行分析判断。顺时针旋转滑片灯泡变暗,说明通过灯泡的电流变小,即电路中电源电压不变时,电路中电阻变大,接入电路部分长度变长,可推知是 $ B $、$ C $ 接入电路。
【答案】B

答案： B
