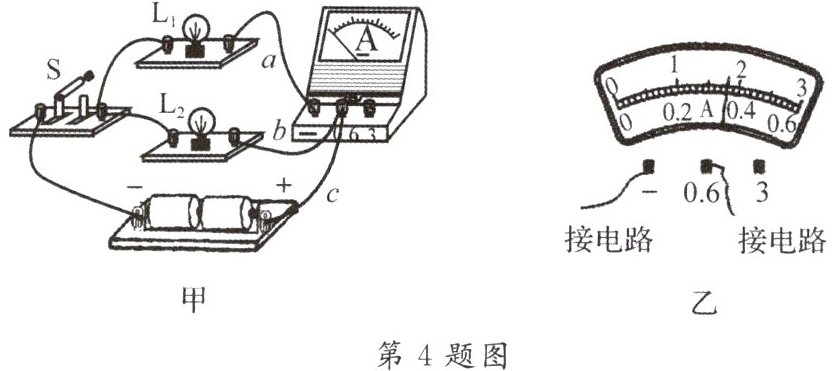

4. 如图甲所示的电路,当开关$S$闭合后,电流表测量的是通过______(填“电源”“$L_{1}$”或“$L_{2}$”)的电流；电流表的指针偏转如图乙所示,则电流表的示数为______$A$。如果要用电流表测干路电流,且只允许移动其中一根导线,应将导线______(填“$a$”“$b$”或“$c$”)的右端接在电流表的______(填“正”或“负”)接线柱上。

【思路点拨】本题的难点是实物图的识别和电路的分析。可以先根据实物图画出电路图,同时结合电流的路径来判断用电器的连接方式。
L2；0.32；a；负

答案： L2；0.32；a；负

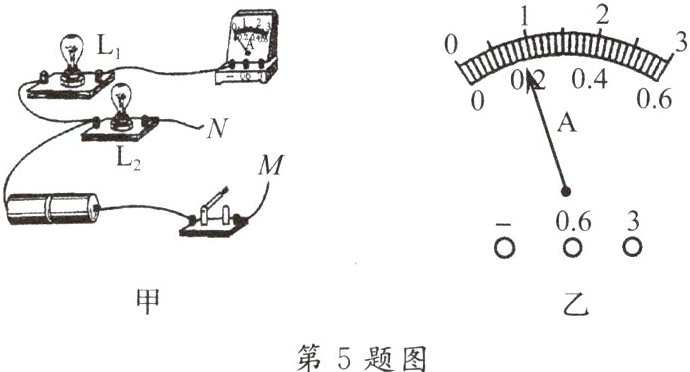

5. 如图所示,用电流表测电流。

(1)小明实验时将最后一根导线接上时灯亮了,这是因为连接电路时开关未断开。
(2)若使电流表示数最大,请在图甲中完成连线。
图甲中两灯并联，电流表接在干路上（将电流表“-”接线柱与灯$L_2$右接线柱相连的导线改为与灯$L_2$左接线柱相连 ）
(3)此时电流表的示数如图乙所示,大小为0.2$A$。

答案：
(1)连接电路时开关未断开
(2)图甲中两灯并联，电流表接在干路上（将电流表“-”接线柱与灯$L_2$右接线柱相连的导线改为与灯$L_2$左接线柱相连 ）
(3)$0.2$
