《2025年同步练习册分层卷八年级物理全一册沪科版》

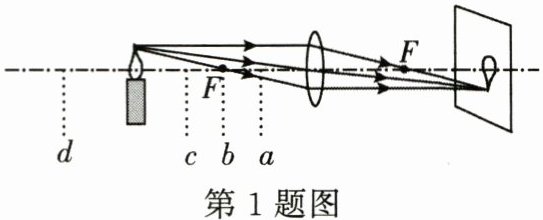

1. (3分)如图,在"探究凸透镜成像的规律"的实验中,下列说法正确的是 (C)

A.将蜡烛移至a处时,移动光屏,可看见放大、正立的实像
B.将蜡烛移至b处时,移动光屏,可看见缩小、倒立的实像
C.将蜡烛移至c处时,移动光屏,可看见放大、倒立的实像
D.将蜡烛移至d处时,移动光屏,可看见放大、正立的虚像

答案： C

2. (14分)小刚正在做"探究凸透镜成像规律"的实验。

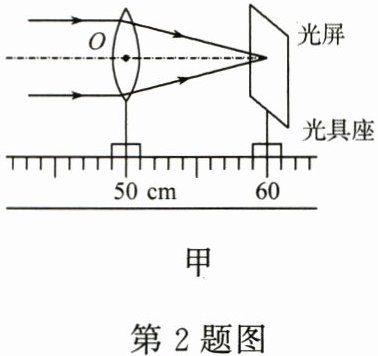

(1)如图甲所示,一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑。该凸透镜的焦距是10.0 cm。

(2)点燃蜡烛后,调节烛焰中心、凸透镜中心和光屏中心大致在同一高度上,目的是让像成在光屏中央。

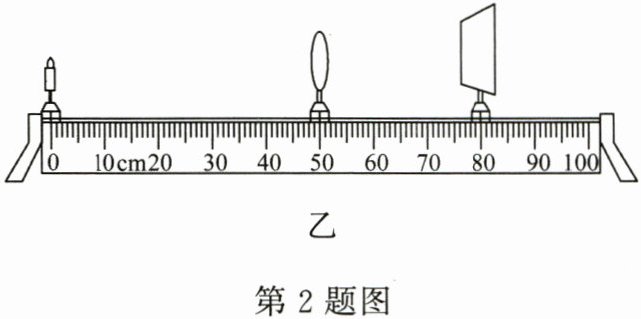

(3)如图乙所示,小刚将蜡烛移至光具座上零刻度线处,向左移动光屏,直到烛焰在光屏上成清晰的像,则该像是缩小的实像。生活中的照相机就是利用这个规律制成的。
(4)实验时,蜡烛燃烧而变短,光屏上的像将向上移动。
(5)当烛焰通过凸透镜在光屏上成一实像时,小刚用不透明的纸挡住凸透镜下半部分,则光屏上所成的像是完整的。

答案：
(1)10.0 cm
(2)让像成在光屏中央
(3)左 缩小 照相机
(4)上
(5)完整
