《2025年同步练习册分层卷八年级物理全一册沪科版》

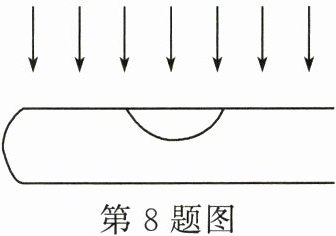

8. (9 分)如图所示,在注有清水的试管内留有一稍大的空气泡,使太阳光从试管的正上方向下照射,观察试管下方的白纸,可以发现白纸上空气泡的下方处较暗(选填“亮”或“暗”),这是因为太阳光射向空气泡和水时如同射向凹透镜一样,折射光线会发散(选填“发散”或“会聚”)。

答案： 暗 凹 发散

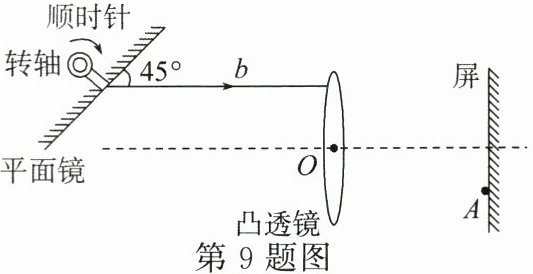

9. (9 分)(2024 · 广州中考)如图,光线 $ a $(图中未画出)射到平面镜上,其反射光线 $ b $平行于凸透镜的主光轴,光线 $ b $经凸透镜折射后,射到屏上的 $ A $点。
(1)画出光线 $ a $;
(2)画出光线 $ b $经凸透镜折射后的光路,并标出凸透镜右侧的焦点 $ F $;
(3)保持光线 $ a $不变,若平面镜转动角度小于 $ 90^{\circ} $,则____(选填“顺时针”或“逆时针”)转动平面镜,可使 $ a $ 的反射光线通过凸透镜光心 $ O $。

答案：

(1)

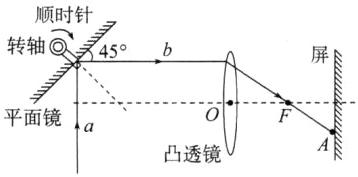

(2)如图所示。

(3)顺时针
解析:
(1)光反射时,反射角等于入射角,题图中反射光线与镜面夹角为45°,则与法线的夹角为90°-45°=45°,因而入射角也是45°,与镜面的夹角是45°,光线竖直向上射向平面镜;
(2)连接光线b与A点是折射光线,与主光轴的交点是凸透镜的焦点;
(3)保持光线a不变,若平面镜转动角度小于90°,使a的反射光线通过凸透镜光心O,则入射光线与反射光线的夹角变小,说明入射角变小,则必须将法线靠近入射光线,即将平面镜顺时针转动一定的角度。

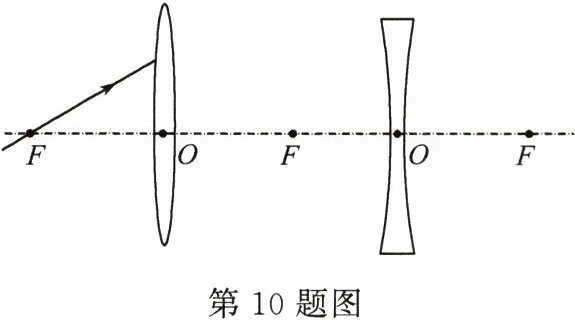

10. (3 分)如图所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线,画出相应的出射光线。

答案：

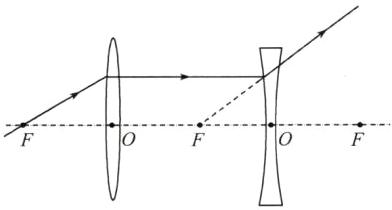

如图所示。

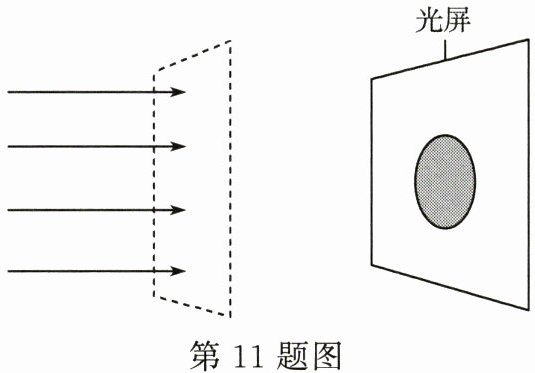

11. (6 分)如图所示,平行光通过图中左侧虚线框(其中放置一块透镜)后,在右侧光屏上形成一个圆形光斑,该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜,说出接下来的操作及判断方法。(不添加其他器材)

(1)操作:将光屏向靠近透镜的方向移动,看看能不能得到一个最小、最亮的光斑。
(2)判断方法:若能够得到一个最小、最亮的光斑,则是凸透镜,否则是凹透镜。

答案：
(1)向靠近透镜的方向移动,看看能不能得到一个最小、最亮的光斑
(2)若能够得到一个最小、最亮的光斑,则是凸透镜,否则是凹透镜
