【变式3】
(2024·包头)工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。

(1)凸透镜起到放大的作用。
(2)凸透镜与仪表的距离应在凸透镜的一倍焦距范围之内。
(3)通过凸透镜看到的是仪表正立(填“正立”或“倒立”)的像，像的位置与仪表的位置在凸透镜的同侧。

答案：
(1)放大
(2)一
(3)正立 同

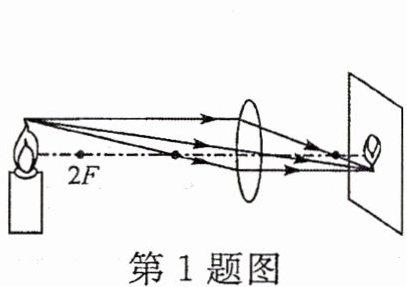

1. 如图所示是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是(C)

A.放大镜
B.电影放映机
C.照相机
D.投影仪

答案： C

2. 如图所示，是一个中间裹有一只蚊子的椭圆形的琥珀，对于我们看到蚊子的像，下列说法正确的是(B)

A.放大的实像
B.放大的虚像
C.缩小的实像
D.缩小的虚像

答案： B

3. 如图所示，是小明用放大镜分别观察自己的指纹和窗外景物的情景。下列说法符合实际的是(D)

A.凸透镜既可以成正立的虚像，也可以成正立的实像
B.他观察到自己指纹的像总是正立、放大的虚像
C.指纹到放大镜的距离小于焦距时，可看到倒立、放大的指纹
D.用放大镜观察窗外景物时，相当于照相机的成像原理

答案： D

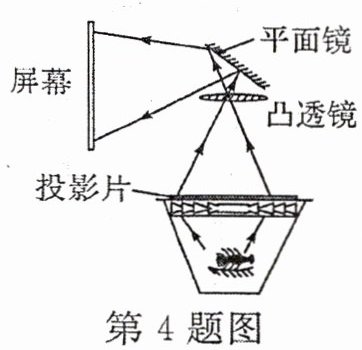

4. 如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中不正确的是(C)

A.平面镜的作用是改变光的传播方向
B.屏幕表面粗糙，有利于光发生漫反射
C.物体在屏幕上所成的像是一个放大的虚像
D.若要使屏幕上的像变大，应使凸透镜靠近投影片

答案： C

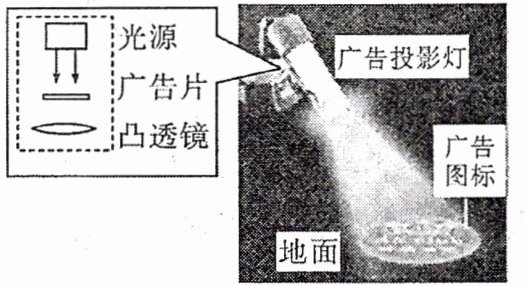

5. (2023·成都七中期中)生活中我们经常可以看到的广告投影灯，其内部结构如图所示。其中广告片位于镜头一倍焦距和二倍焦距之间(填“二倍焦距以外”“一倍焦距和二倍焦距之间”或“一倍焦距以内”)，为了在地面上得到更大的广告图像，应当使投影灯远离(填“靠近”或“远离”)地面。

答案： 一倍焦距和二倍焦距之间 远离

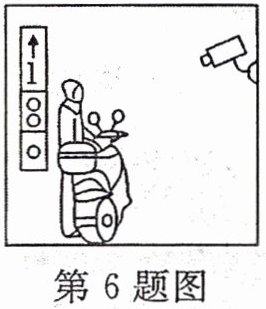

6. (2024·常州)《重庆市消防条例》规定：禁止携带电动自行车或其电池进入电梯轿厢。一旦有人违规操作，会被电梯内的摄像头拍摄成像并智能识别，电梯将停止运行并发出声、光警报。如图所示，某次发出警报时，摄像头凸透镜成像的像距为10.1 mm，则凸透镜的焦距可能为(B)

A.5 mm
B.10 mm
C.15 mm
D.20 mm

答案： B

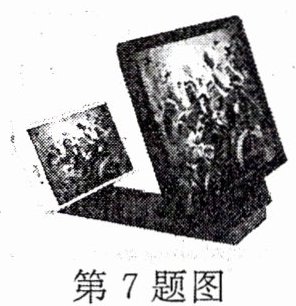

7. (多选)爷爷因为老花眼看不清手机屏幕，小明送给爷爷一款手机放大器，如图所示。放大器相当于一块凸透镜。下列关于手机放大器的说法正确的是(AD)

A.手机放大器成正立、放大的虚像
B.手机放大器原理与照相机成像原理相同
C.减小放大器与手机之间的距离，放大器上成的像会变大
D.将手机放大器正对窗外，通过放大器可以看到远处景物倒立、缩小的像

答案： AD
