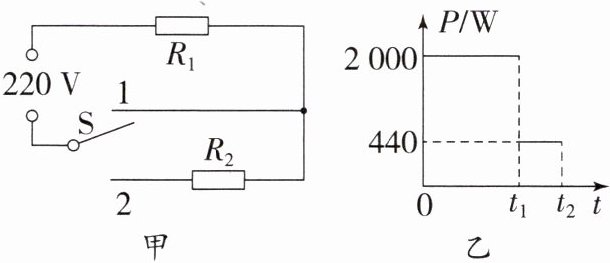

5. 如图甲所示为某品牌电热水壶的简化电路,有加热和保温两挡$,R_1$和$R_2$均为阻值不变的发热电阻丝。某次将质量为2 kg,初温为20℃的水加热了4 min,电热水壶的加热效率为87.5%,电功率与时间的关系图像如图乙所示[水的比热容c₍水$₎= 4.2×10^3 J/(kg·℃)],$下列说法正确的是(
A.当开关S接2时,电热水壶处于加热状态
$B.R_2$的阻值为110 Ω
C.加热4 min后,水的末温为70℃
D.水吸收的热量为$4.2×10^4 J$
C
)A.当开关S接2时,电热水壶处于加热状态
$B.R_2$的阻值为110 Ω
C.加热4 min后,水的末温为70℃
D.水吸收的热量为$4.2×10^4 J$
答案：
C

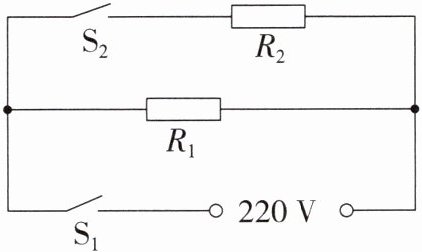

6. 电饭煲是常用的家用电器,它是利用电流的
热
效应工作的。某品牌电饭煲有“加热”和“保温”两挡功能,简化电路如图所示$,R_1= 242 Ω,R_2= 60.5 Ω。$当该电饭煲处于“加热”挡工作10 min,其消耗的电能是6×10⁵
J。
答案：
热 6×10⁵
7. 如图所示,电源电压不变,电阻$R_1= 20 Ω,R_2= 10 Ω,R_3= 30 Ω。$当开关$S_1$闭合$,S_2、$$S_3$断开时,电流表的示数为0.1 A,则电源电压为
3
V；整个电路的最大电功率为0.75
W。
答案：
3 0.75

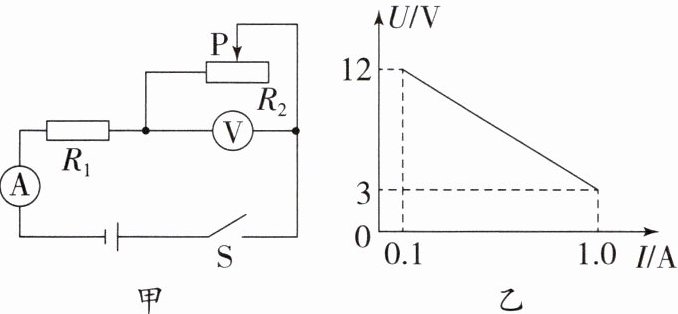

8. 如图甲所示电路,电源电压保持不变,闭合开关,将滑动变阻器的滑片由最右端向左移动的过程中,电压表与电流表示数的变化关系如图乙所示,则定值电阻$R_1$的阻值为
10
Ω；电路消耗的最小功率为1.3
W。
答案：
10 1.3
9. 如图所示是R₍A₎和R₍B₎两个定值电阻的U-I图像,由图像可知R₍A₎:R₍B₎=
2∶1
；若将R₍A₎和R₍B₎串联接在6 V的电源两端,电路中的电流为0.2
A；若将R₍A₎和R₍B₎并联接在6 V的电源两端,通电10 s电路产生的热量为54
J。
答案：
2∶1 0.2 54

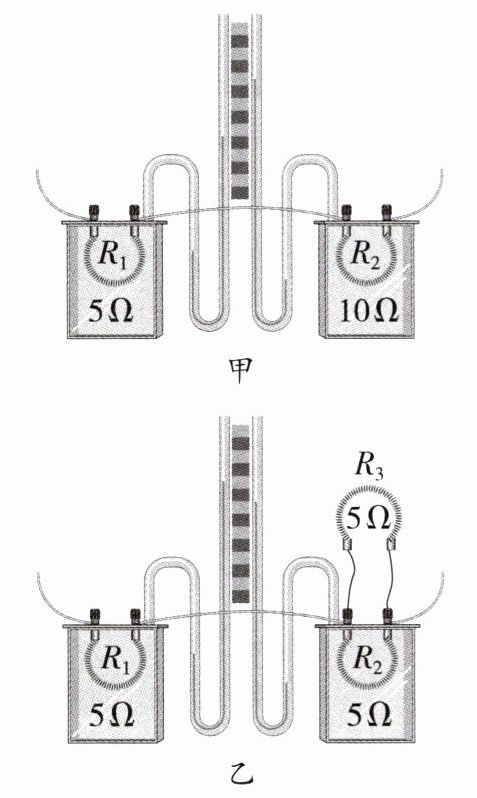

10. 如图所示是“探究电流通过导体时产生热量与哪些因素有关”的实验装置,两个透明容器中密封着等量的空气。
(1)实验中通过观察
(2)图甲中$R_1、$$R_2$串联,可探究电流产生的热量与
(3)乙装置中的电阻$R_3$的作用主要是使电阻$R_1$和$R_2$中的电流
(4)乙装置中,如果$R_3$断路,在通电时间相同时,与$R_3$没有断路时相比较,右侧U形管中液面的高度差将
(1)实验中通过观察
U形管液面的高度差
来比较电流通过导体产生热量的多少。(2)图甲中$R_1、$$R_2$串联,可探究电流产生的热量与
电阻
的关系。(3)乙装置中的电阻$R_3$的作用主要是使电阻$R_1$和$R_2$中的电流
不相等
(选填“相等”或“不相等”),为了使实验现象更明显,可以将$R_3$的阻值换成更小
(选填“大”或“小”)的；若通过$R_1$的电流为2 A,则通电$1 min,R_2$产生的热量为300
J。(4)乙装置中,如果$R_3$断路,在通电时间相同时,与$R_3$没有断路时相比较,右侧U形管中液面的高度差将
变大
(选填“变大”“变小”或“不变”)。让乙装置冷却到初始状态,若将右侧并联的两根电阻丝$R_2、$$R_3$都放入容器中,该装置能
(选填“能”或“不能”)探究电流产生的热量与导体电阻的关系。
答案：
10.
(1)U形管液面的高度差
(2)电阻
(3)不相等 小 300
(4)变大 能
(1)U形管液面的高度差
(2)电阻
(3)不相等 小 300
(4)变大 能
