《2025年新坐标同步练习九年级物理全一册人教版青海专用》

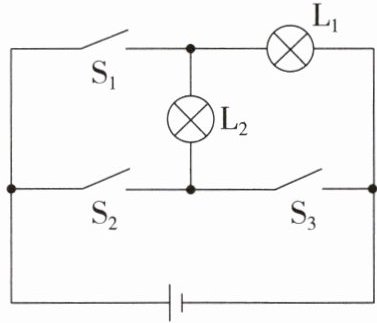

6. 电路如图所示,闭合开关$S_2$时,灯泡$L_1$和$L_2$串联,闭合开关$S₁$和$S₃$时,灯泡$L_1$和$L_2$并联,一定不能同时闭合的两个开关是$S₂$和$S₃$。

答案： 串 S₁和S₃ S₂和S₃

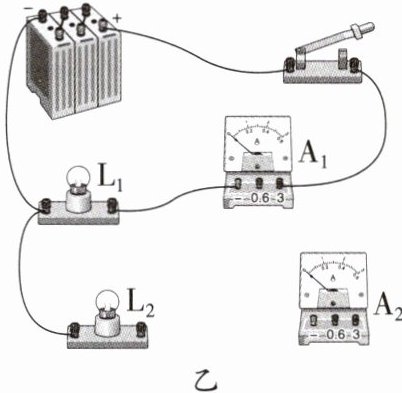

7. 根据如图甲所示的电路将图乙中的实物用笔画线代替导线连接完整。(电流表$A_1$的示数是0.9A,电流表$A_2$的示数是0.4A)

答案：
如图所示

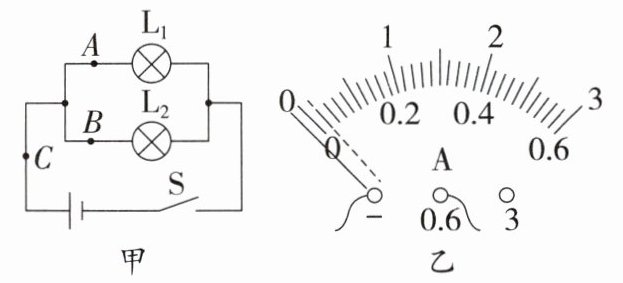

8. 图甲为研究并联电路电流规律的实验电路图。


(1)连接电路时,开关应处于断开(选填“断开”或“闭合”)状态,其目的是保护电路。
(2)若要测量干路电流,则电流表应串联在图甲中的C(选填“A”“B”或“C”)处。
(3)若要测量A处的电流,连好电路闭合开关前,发现电流表指针位置如图乙虚线所示,则接下来的操作是给电流表校零。调整正确后闭合开关,发现指针又偏向图乙实线位置,其原因是电流表正、负接线柱接反了。

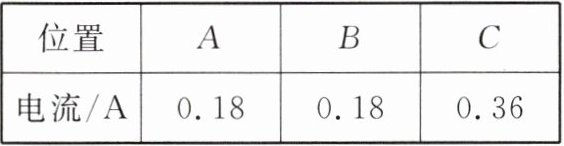

(4)纠正错误后,测出A、B、C三处的电流值如上表所示。由此得出结论：在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这样得出的实验结论对吗？不对(选填“对”或“不对”)。在设计方案上还存在的不足之处是只做了一次实验(或选择了两个相同规格的灯泡做实验)。

答案：
(1)断开 保护电路
(2)C
(3)给电流表校零 电流表正、负接线柱接反了
(4)不对 只做了一次实验(或选择了两个相同规格的灯泡做实验)
