二、伏安法测电阻
1. 实验原理：$R=\frac{U}{I}$。

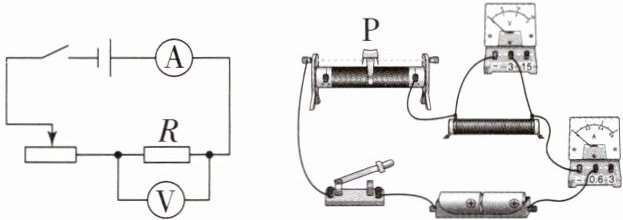

2. 实验电路图

3. 设计实验
用电流表、电压表同时测出定值电阻两端的电压值和通过的电流值,就可间接地计算出它的电阻。改变滑动变阻器滑片的位置,多测几组电压、电流数据。根据每组数据算出相应的电阻,然后求出电阻的平均值,得到电阻器的电阻。
4. 测量工具：电流表、电压表。
5. 进行实验：略。
6. 评估交流
(1)连接实物电路时,先将开关断开,连接时要有序进行。
(2)在实验前,要将滑动变阻器的滑片移至最大阻值处,实验时采取“一上一下”的连接方法将其连入电路。
[易错提醒] (1)在测定值电阻阻值的实验中,多次测量的目的是取平均值以减小误差。
(2)在测小灯泡电阻的实验中,多次测量的目的是得到灯丝电阻随温度变化的普遍规律。

答案： 1.$R=\frac{U}{I}$
3.平均值

1. 根据欧姆定律公式$I= \frac{U}{R}$,可变形得到公式$R= \frac{U}{I}$,下列说法正确的是(D)
A.导体电阻的大小跟导体两端的电压成正比
B.导体电阻的大小跟导体中的电流成反比
C.当导体两端的电压为零时,导体的电阻也为零
D.导体电阻的大小跟导体两端的电压和通过导体的电流无关

答案： D

2. 小刚用如图所示电路“探究一段电路中电流跟电阻的关系”。实验过程中,当$A$、$B两点间的电阻由5\Omega更换为10\Omega$后,为了完成探究,他应该采取的措施是(A)

A.将变阻器滑片适当向右移动
B.保持变阻器滑片不动
C.将变阻器滑片适当向左移动
D.适当增加电池的节数

答案： A

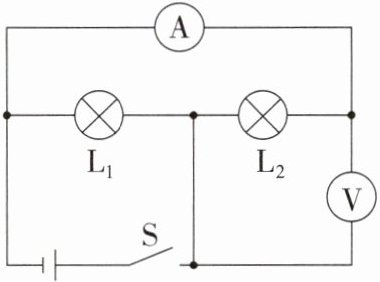

3. 如图所示,电源电压恒定不变,闭合开关$S$,灯$L_1和L_2$均发光,一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是(A)


A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路

答案： A

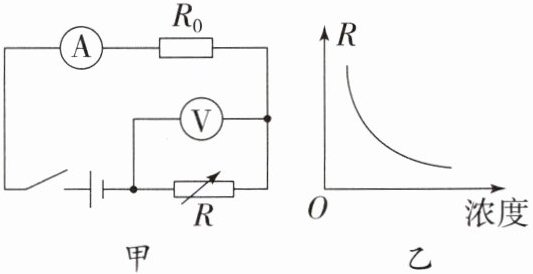

4. 控制大气污染物浓度是确保空气质量,实现碧水蓝天的重要措施。如图甲所示是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大；$R$为气敏电阻,其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是(B)

A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表示数增大
C.当污染物浓度增大时,电压表示数增大
D.污染物浓度监测表是电压表改装而成的

答案： B
