14. 某学习小组用蜡烛、凸透镜、光屏及光具座等器材做“探究凸透镜成像规律”的实验。

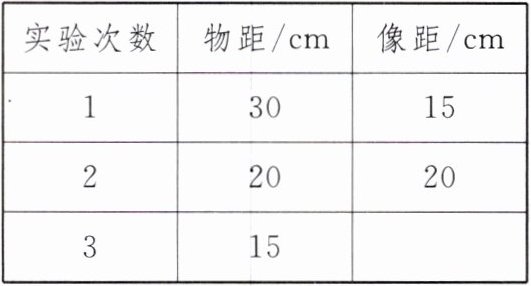

(1) 分析表中数据可知，实验中所用凸透镜的焦距为10cm。
(2) 实验前，小江应调节烛焰、凸透镜、光屏三者中心在同一高度，便于观察。

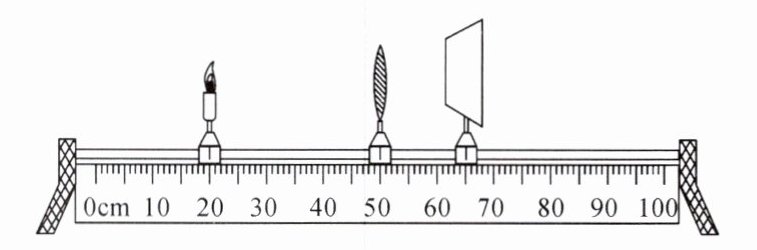

(3) 当蜡烛、凸透镜和光屏的位置如图所示时，光屏上观察到清晰的像(像未画出)，此时成的像与照相机(填“放大镜”“投影仪”或“照相机”)的成像特点相同。
(4) 当蜡烛移到光具座的 35 cm 刻度线处，然后移动光屏到80cm 刻度线处，光屏上可再次承接到清晰的像，判断依据是光路具有可逆性。
(5) 随着蜡烛燃烧变短，光屏上成的像将向上移动；为了使像回归光屏中心，接下来小江应该将凸透镜向下移动。(填“上”或“下”)

答案： 14.
(1)10
(2)同一高度
(3)照相机
(4)80 光路具有可逆性
(5)上 下

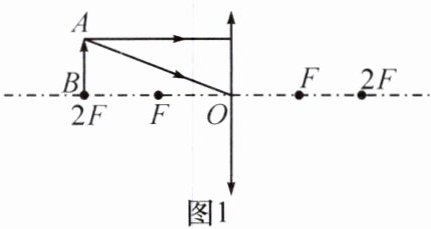

1. 凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜可以用“↑”表示，O点为光心，F为其焦点。请在图1中运用经过凸透镜的两条特殊光线，画出物体AB经凸透镜成的像A′B′及其光路图。

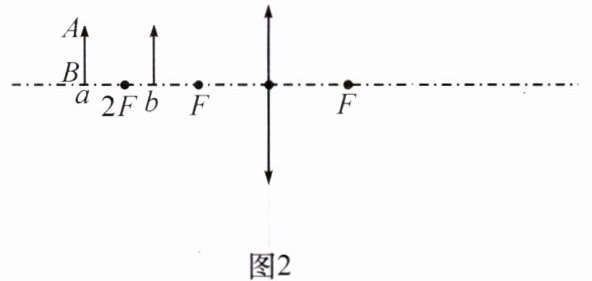

2. 请参照图1，在图2中画出物体AB分别在a、b两点时经过凸透镜所成的像A1′​B1′​、A2′​B2′​及其光路图。

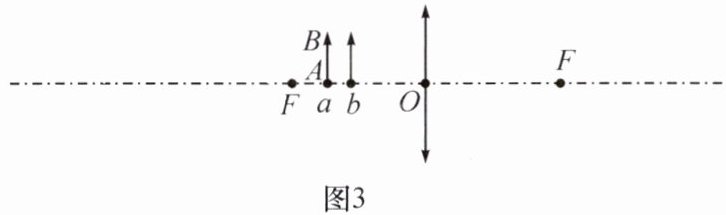

3. 请参照图1，在图3中画出物体AB分别在a、b两点时经过凸透镜所成的像A1′​B1′​、A2′​B2′​及其光路图。

【归纳总结】
通过作图我们发现，物体无论是成实像还是虚像，像和物体的大小关系跟像距和物距的大小关系一致，即当像距小于物距时，成(填“缩小”“等大”或“放大”)的像。当物体离凸透镜焦点越近时，像离焦点就越，像就越。当物体离凸透镜焦点越远，像离焦点就越，像就越。

答案：
1.

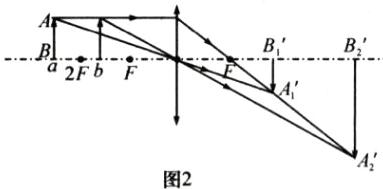

2.

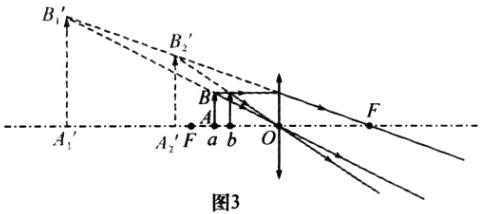

3.
【归纳总结】缩小 远 大 近 小
