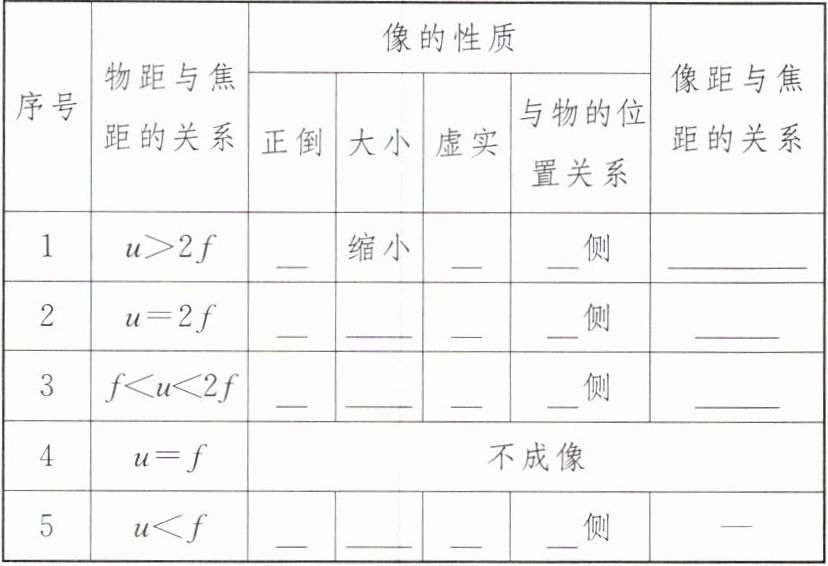

1. 凸透镜成像的规律

答案： 倒 实 异 f＜v＜2f 倒 等大 实 异 v=2f 倒 放大 实 异 v＞2f 正 放大 虚 同

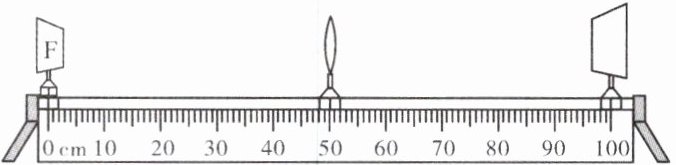

1. 如图是探究凸透镜成像规律的实验装置，凸透镜的焦距为 10 cm，实验过程中保持凸透镜的位置不变。请你根据所学知识完成下列填空。

(1) 调整器材，使发光物体、凸透镜和光屏三者的中心大致在同一高度，目的是使发光物体的像成在光屏的中央。
(2) 改变发光物体位置，使其位于 25 cm 刻度线处，移动光屏，发光物体在光屏上成清晰的倒立、缩小的实像，像成在60cm 刻度线和70cm 刻度线之间。
(3) 改变发光物体位置，使其位于 30 cm 刻度线处，移动光屏，发光物体在光屏上成清晰的倒立、等大的实像，像成在70cm 刻度线处。
(4) 改变发光物体位置，使其位于 35 cm 刻度线处，移动光屏，发光物体在光屏上成清晰的倒立、放大的实像，像成在 70 cm 刻度线的右(填“左”或“右”)侧。
(5) 改变发光物体位置，使其位于 40 cm 刻度线处，移动光屏，发现光屏上不成像。
(6) 改变发光物体位置，使其位于 45 cm 刻度线处，移动光屏，发现光屏上不成像，从凸透镜的右侧透过透镜可以看到发光物体正立、放大的像。

答案： 1.
(1)中央
(2)倒立 缩小 60 70
(3)倒立 等大 70
(4)倒立 放大 右
(5)不成像
(6)不成像 正立 放大

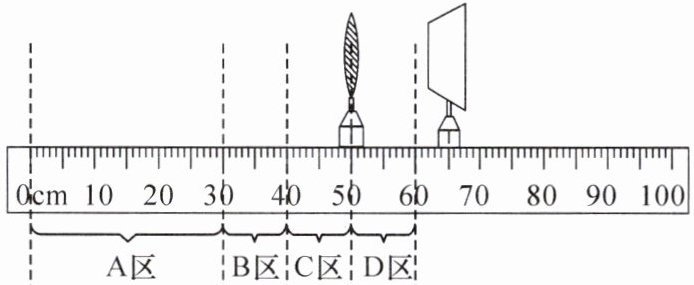

2. 如图所示，该凸透镜的焦距为 10 cm，要在光屏上得到一个缩小、倒立的像，发光体应放在(A)


A.A 区
B.B 区
C.C 区
D.D 区

答案： 2.A

3. (2024·牡丹江)把凸透镜正对太阳光，在距凸透镜 10 cm 的光屏上得到一个最小最亮的光斑，若将一支点燃的蜡烛放在此凸透镜前 15 cm 处，在凸透镜另一侧调节光屏的位置，可得到烛焰清晰的(D)

A.正立、放大的虚像
B.倒立、缩小的实像
C.倒立、等大的实像
D.倒立、放大的实像

答案： 3.D

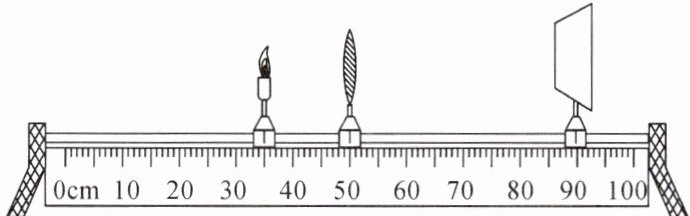

4. (2024·巴中)在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示位置时，在光屏上出现一个清晰的烛焰的像，其成像特点是(A)


A.倒立、放大的实像
B.倒立、放大的虚像
C.倒立、缩小的实像
D.正立、放大的虚像

答案： 4.A
