《2025年初中必刷题八年级物理上册苏科版》

1 [2024江苏苏州质检]如图所示,入射光线AO在水和空气的分界面发生了折射,请画出折射光线的大致方向。

答案：
如图所示
　　　　　　

2 [2024广东深圳期末,中]如图,上、下是两个相同的玻璃三棱镜,中间是一块玻璃砖,请大致画出三条光线的折射光线。

答案：
如图所示
　　　　　　　

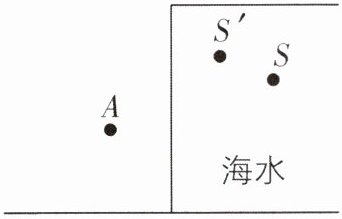

3 [中]星语同学在参观海洋馆时,看到在展箱内$S'$点有一条鱼。图中A点表示星语的眼睛,S点是鱼的实际位置,请在图中画出星语看到鱼的光路图。

答案：
如图所示
　　　　　　
[解析]观察鱼时，鱼反射的光从水中斜射入空气中时发生折射，折射角大于入射角，折射光线远离法线，眼睛逆着折射光线看去，看到的“鱼”在S'点，比鱼的实际位置高，连接S'A,与界面的交点O即为入射点，连接SO为入射光线，OA为折射光线。

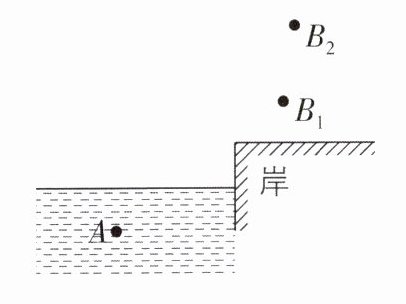

4 [中]如图所示,潜水员的眼睛在水面以下A处,从水中观察岸上的物体。图中的$B_{1}和B_{2}$分别是物、像的位置,请在图中作出潜水员观察物体的光路图。

答案：
如图所示
　　　　　
[解析]连接A、B₂两点(空气中用虚线，水中用实线)，与水面相交于O点，则交点O为入射点；连接B₁O为入射光线，OA为折射光线。

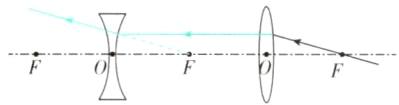

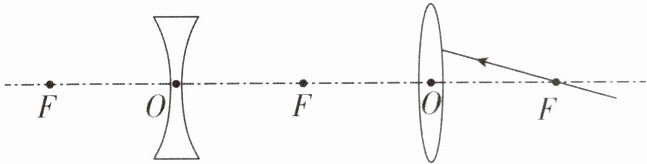

5 [四川南充中考]如图所示,一束光射向凸透镜,请画出该光经过凸透镜、凹透镜的折射光路。

答案：
如图所示
　　　
[解析]过凸透镜焦点的光线经凸透镜折射后折射光线平行于凸透镜的主光轴，平行于凹透镜主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点。

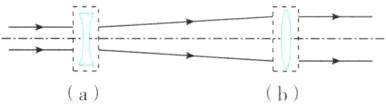

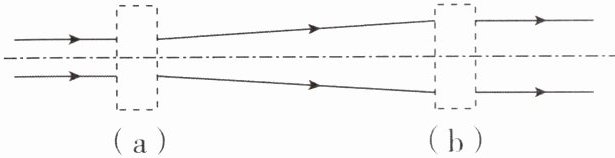

6 [2025河北沧州期中]如图,题中已画出一束平行光通过两个透镜后的光路,请在(a)、(b)对应的虚线框中分别填上适当类型的透镜。

答案：
如图所示
　　　
[解析]一束平行光经(a)中透镜后折射光线远离主光轴，该透镜对光有发散作用，所以是凹透镜;光线经(b)中透镜后,折射光线更靠近主光轴，该透镜对光有会聚作用，所以是凸透镜。

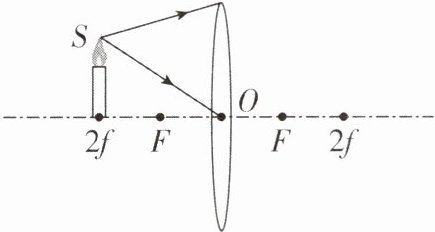

7 [2025陕西西安质检,中]如图所示,点燃的蜡烛恰好在凸透镜的二倍焦距处,烛焰S点发出的两条光线已在图中画出,O为凸透镜的光心,F为凸透镜的焦点。请在图中作出:S的像点$S'$,并完成光路。

答案：
如图所示　　　　　　　　　　　　　　　　　　关键点拔

[解析]根据凸透镜成像规律可知，当物距等于二倍焦距时，像距也等于二倍焦距，此时成倒立、等大的实像，过凸透镜光心的光线经凸透镜折射后传播方向不改变，过右侧二倍焦距点竖直向下作垂线，连接SO并延长，交垂线于S'，另一条光线经凸透镜折射后也与垂线相交于S'，S'即为S的像点。

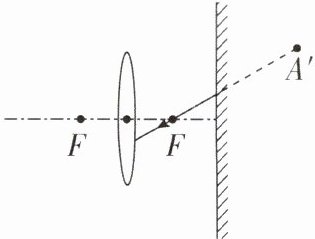

8 [2024山东德州中考,中]如图所示,$A'$是点光源A在平面镜中所成的像,A发出的一条光线经平面镜反射后射向凸透镜,反射光线恰好过凸透镜的焦点,请画出:
(1)射向平面镜的入射光线;
(2)经过凸透镜后的折射光线。

答案：
如图所示
　　　　　　
[解析]
(1)根据平面镜所成的像与物关于平面镜对称，从A'点向平面镜作垂线并取等长，找出点光源A的位置;连接A点与平面镜上的入射点，画出射向平面镜的入射光线。
(2)过凸透镜焦点的光线经凸透镜折射后平行于凸透镜的主光轴射出，据此画出经过凸透镜后的折射光线。
