《2025年华东师大版一课一练八年级物理上册沪教版五四制》

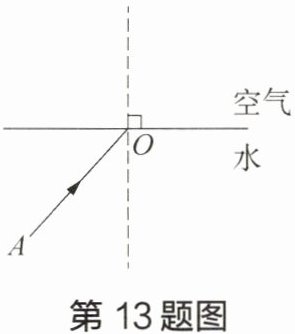

13 如图所示是光线在空气和水界面上发生折射的部分光路图，请在图中画出光线 $AO$ 的折射光线 $OB$ 的大致位置。

答案：
13 如答图所示。

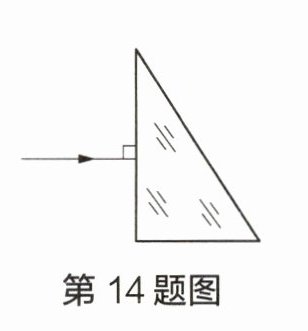

14 如图所示，一束入射光线从空气垂直射入横截面为三角形的玻璃砖。请在图中画出光线从空气进入玻璃、再由玻璃进入空气的光路图。

答案：
14 如答图所示。

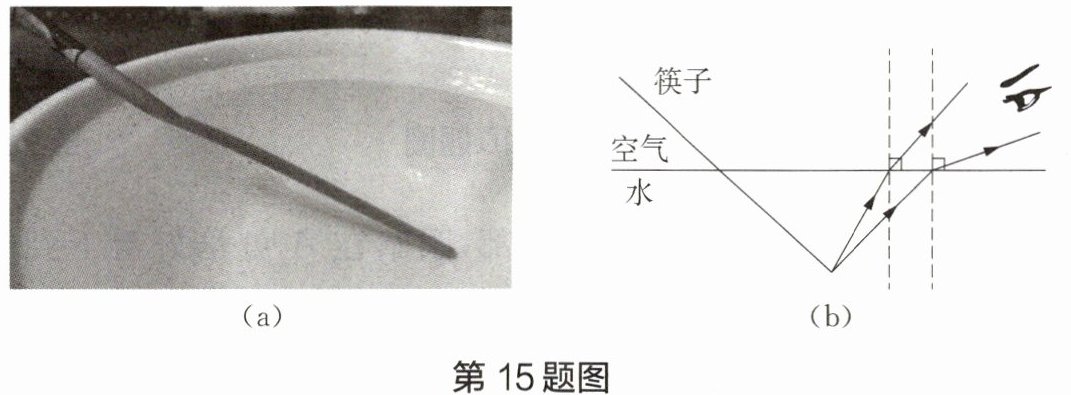

15 如图（a）所示，我们观察斜插在水中的筷子时，会发现筷子在水面处发生了弯折。请你在图（b）所示光的折射示意图中，画出看到的水中筷子大致的像，并说明看到的是虚像还是实像。

答案：

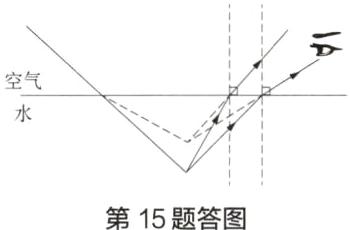

15 如答图所示。看到的是虚像。

16 为了探究光从空气斜射入各种介质时折射角的大小与哪些因素有关，小明同学利用激光笔、玻璃、水、量角器等进行实验探究。他先让光从空气斜射入玻璃，分别测出入射角和折射角的大小，记录在表一中。然后他又让光从空气斜射入水中，重复上述实验，将数据记录在表二中。
|实验序号|1|2|3|
|----|----|----|----|
|入射角|$30^{\circ}$|$45^{\circ}$|$60^{\circ}$|
|折射角|$19^{\circ}$|$28^{\circ}$|$35^{\circ}$|
表一 光从空气斜射入玻璃

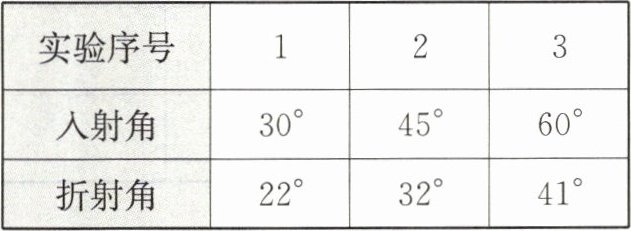

|实验序号|1|2|3|
|----|----|----|----|
|入射角|$30^{\circ}$|$45^{\circ}$|$60^{\circ}$|
|折射角|$22^{\circ}$|$32^{\circ}$|$41^{\circ}$|
表二 光从空气斜射入水

(1)分析比较表一或表二中每次实验的入射角和折射角的大小关系可知：当光从空气斜射入玻璃或水中时，折射角小于入射角。
分析比较表一或表二中入射角和折射角的变化关系可知：当光从空气斜射入玻璃或水中时，入射角增大,折射角增大。
因此，光从空气斜射入其他介质时，折射角大小与入射角大小有关。
(2)分析比较表一和表二中数据可知：当光从空气斜射入玻璃或水中时，入射角相同时，光从空气斜射入玻璃的折射角小于光从空气斜射入水的折射角。因此，光从空气斜射入其他介质时，折射角大小还与介质有关，并且水和玻璃相比，折射本领较大的是玻璃。
(3)根据上述结论，如果光从水斜射向玻璃，可以猜想折射角小于入射角，依据是和水相比，玻璃对光的折射本领较强。

答案： 16
(1) 小于 入射角增大,折射角增大 入射角
(2) 小于 介质 玻璃
(3) 小于 和水相比，玻璃对光的折射本领较强
