《2025年快乐暑假八年级物理苏科版江苏人民出版社》

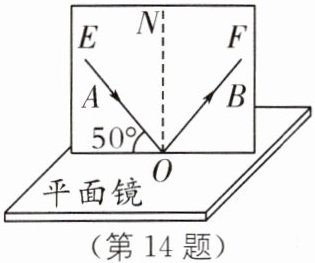

14. 在“探究光的反射定律”的实验中,如图所示,水平放置平面镜,白色纸板竖直立在平面镜上,纸板由$E$、$F$两部分组成,可以绕$ON$翻折.

(1)实验时,把纸板$ENF$垂直放在平面镜上,入射光线$AO$的法线是ON,光线$AO$的入射角大小是40$^{\circ}$.
(2)为了探究反射角与入射角大小的关系,应进行的操作是(D).
A. 改变纸板与平面镜之间的夹角
B. 沿$ON向后转动纸板E$
C. 沿$ON向后转动纸板F$
D. 改变入射角的大小
(3)将一束光贴着纸板$E沿AO射到镜面上O$点,纸板$F上会显示出反射光束OB$,接着将纸板$F绕ON$向后翻折,则纸板$F$上不能(填“能”或“不能”)显示出反射光束,由此说明反射光线、入射光线与法线在同一平面(填“同一平面”或“不同平面”)内.
(4)若让另一束光沿$BO$方向射向平面镜,反射光将沿$OA$方向射出. 该实验现象说明(B)(填序号).
A. 反射角等于入射角
B. 在光的反射现象中,光路可逆

答案：
(1)ON　40　
(2)D　
(3)不能　同一平面　
(4)B
[解析]
(1)由图可知，入射光线AO的法线是ON；纸板ENF与平面镜垂直放置，图中的入射角是90°−50° = 40°.
(2)在探究反射角与入射角的大小关系时，为了得出普遍的规律，应多次改变入射角的大小，这样才能避免结论的偶然性，应进行的操作是改变光线AO与ON的夹角，故D正确.
(3)实验中将纸板F向后折转，纸板F上不能看到反射光线，说明反射光线、入射光线和法线在同一平面内.
(4)让一束光沿BO方向射向平面镜，即让光线逆着原来的反射光线射向镜面，反射光将沿OA方向射出，即反射光线逆着原入射光线方向射出，该实验现象说明，在反射现象中，光路是可逆的，故B正确.

15. 下面是“探究凸透镜成像规律”的实验.
【提出问题】凸透镜成像有什么规律呢?
【设计实验与进行实验】

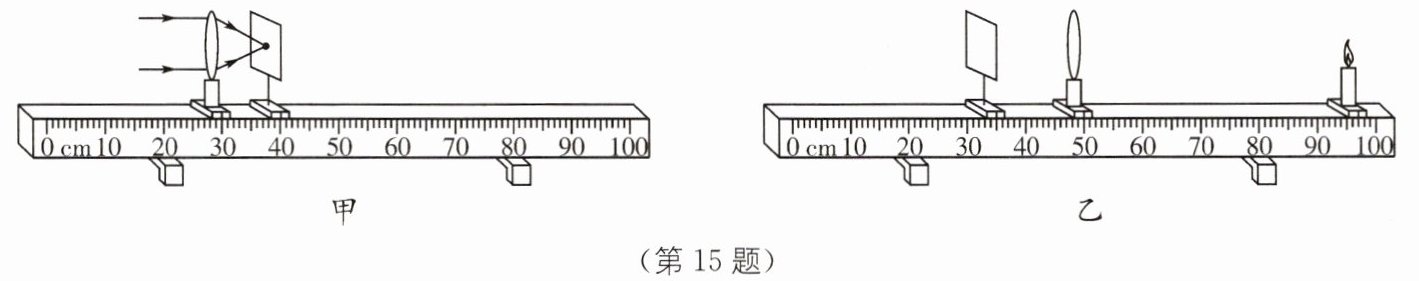

(1)实验前,必须将光具座上的烛焰、凸透镜、光屏的中心调整到______同一高度上,小明用图甲所示的装置测出凸透镜的焦距为______10.0${cm}$.
(2)实验中,如图乙所示,光屏上得到了一个清晰的像(光屏上像未画出). 利用图乙中成像特点制成的光学仪器是______照相机(填“照相机”或“投影仪”).

(3)在图乙中,保持凸透镜的位置不变,如果将蜡烛向左移动$5\ {cm}$,为了在光屏上得到一个清晰的像,光屏应该向______左(填“左”或“右”)移动.

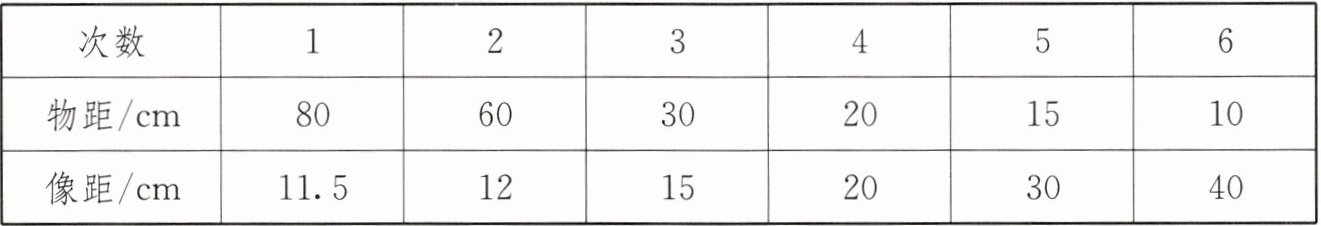

(4)依次改变蜡烛的位置,移动光屏,直到找到清晰的像,记录的物距和像距的数据如表所示.
【交流评估】
通过观察数据,老师发现表格中有一组数据是编造的,请找出:______第6次(写出实验次数),并说明理由:______由第4次实验数据可知，凸透镜的焦距为10cm，当物距等于一倍焦距时不成像.

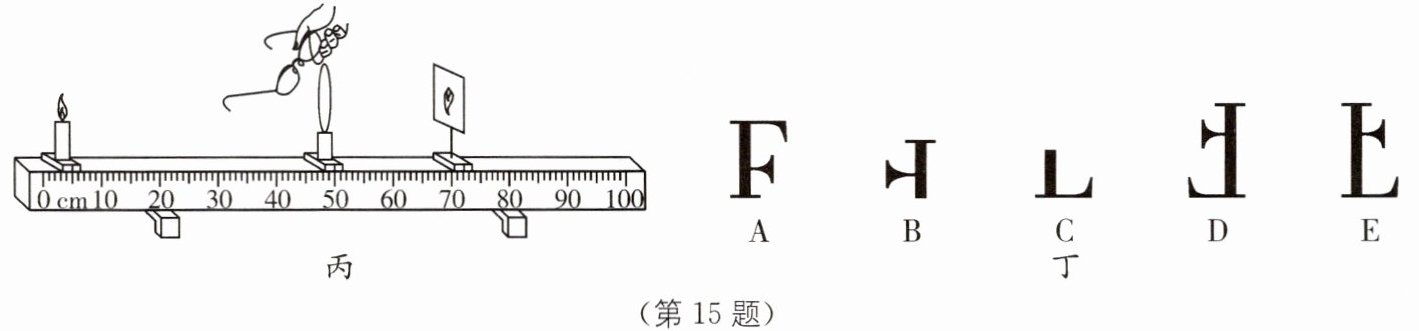

(5)如图丙所示,烛焰的像成在光屏中央,若将一个眼镜放在凸透镜前,则光屏上的像变模糊了,向右移动光屏,像又清晰了,由此可判定该眼镜是______近视(填“近视”或“远视”)镜.

(6)若将一个光源“F”放在零刻度线处,其大小如图丁的A所示,将凸透镜固定在光具座$15\ {cm}$处,再用新遮光罩将凸透镜的上半部分罩住,调节光屏位置,使光屏上得到清晰的像,则光屏上所成像的形状大致为______D.
(7)实验过程中,燃烧的蜡烛逐渐变短,光屏上烛焰的像会逐渐______向上移动,为了使像能再次成在光屏的中心,小明应______向下调整凸透镜. (填“向上”或“向下”)

答案：
(1)同一高度上　10.0　
(2)照相机　
(3)左　
(4)第6次　由第4次实验数据可知，凸透镜的焦距为10cm，当物距等于一倍焦距时不成像　
(5)近视　
(6)D　
(7)向上　向下
