用手机自拍已成为一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图,将自拍杆看成一个轻质杠杆,$O$点是支点。请在图中画出：
(1)施加在$A点最小的动力F_{1}$；(2)力$F_{2}的力臂l_{2}$。

答案：
如图所示。
　　　　　　

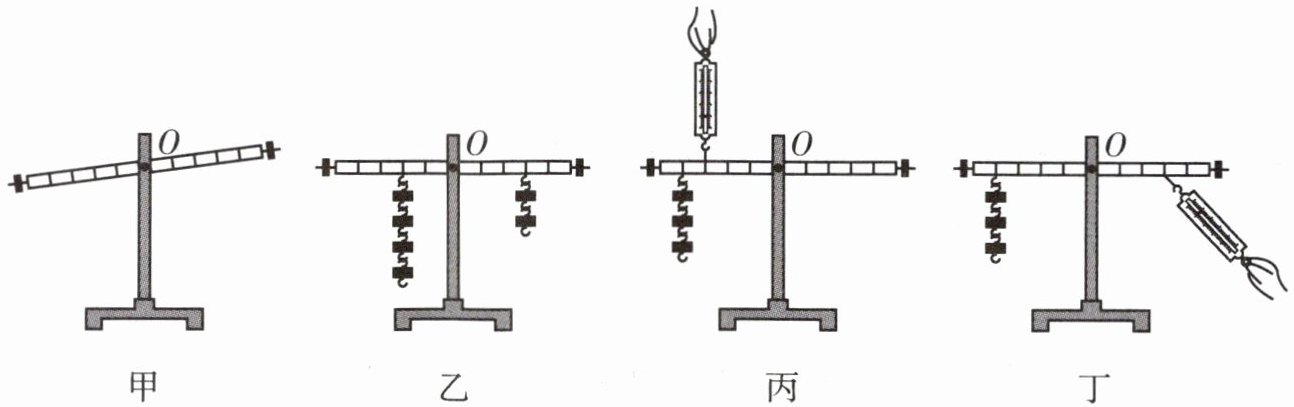

如图所示是小李和小王利用刻度均匀的轻质杠杆探究“杠杆平衡条件”的实验装置。

(1)实验前没挂钩码时,杠杆左端下沉,如图甲所示,此时应将平衡螺母向____调节,使杠杆在水平位置平衡。
(2)杠杆平衡后,小李在左右两侧分别挂上钩码,如图乙所示,杠杆的____端会下沉,要使杠杆重新在水平位置平衡,在不改变钩码悬挂点的位置和右侧钩码个数的前提下,只需将____即可。
(3)小李和小王又分别设计了两种实验方案,小李的方案如图丙所示,小王的方案如图丁所示。你认为____的实验方案更好,请说明你的理由：____。
(4)如果在杠杆的$O$点用弹簧测力计施加一个向上的力,这个力在做探究实验时是否影响到杠杆的平衡？请说明理由：____。

答案：
(1)右
(2)左　左侧的钩码去掉一个
(3)小李　弹簧测力计的拉力方向与杠杆垂直，便于测量力臂
(4)这个作用在杠杆O点的力的力臂等于零，不影响杠杆的平衡

五、计算题

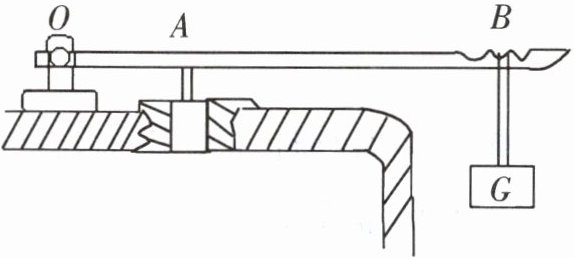

如图所示是锅炉保险阀门,当阀门受到的蒸汽压力超过其安全值时,阀门就会被打开。如果$OB= 2m$,$OA= 0.5m$,阀门底面积$S= 1cm^{2}$,锅炉内气压的安全值$p= 6×10^{5}Pa$,则$B处所挂的重物所受的重力G$应多大？(不考虑大气压强的影响)

答案： 解：当锅炉内的气压达到安全值时，气体产生向上的力
$F = pS = 6×10^{5}Pa×1×10^{-4}m^{2} = 60N$，
根据杠杆的平衡条件可知
$F·OA = G·OB$，
所以重物的重力
$G = \frac{F·OA}{OB} = \frac{60N×0.5m}{2m} = 15N$。
答：B处所挂重物所受的重力G应为15N。
