《2025年暑期衔接教材七升八年级科学浙教版》

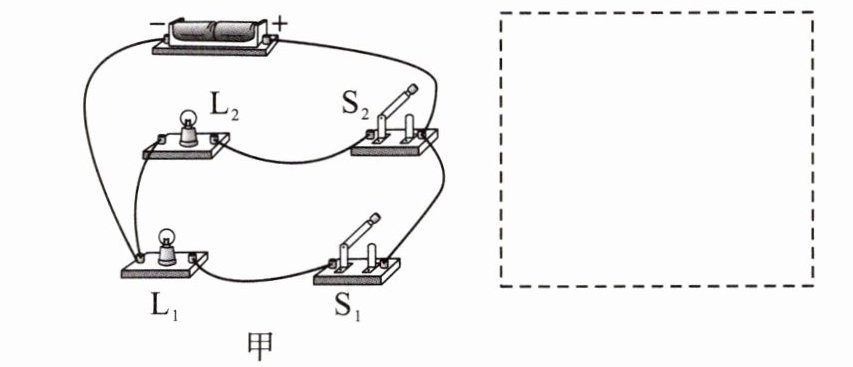

例2 在虚线框内画出如图甲所示的电路图。

答案：
【解析】 按实物图画电路图,首先要从电源的正极出发,沿着导线绕一圈,看看两个灯泡是串联、还是并联。如果是并联,那么要先找到两个分支点,再判断开关是在干路上还是在哪条支路上。

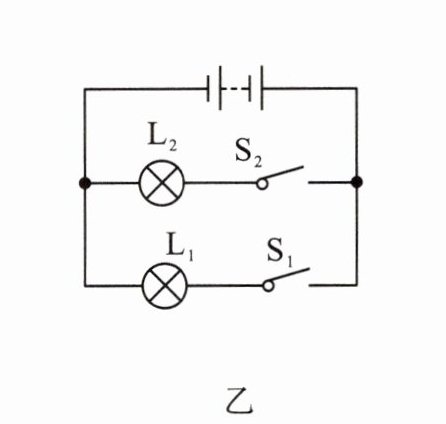

【答案】 由图甲电路图可知,两灯泡并联,每个开关控制一个支路,根据实物图画出电路图,电路图如图乙所示。

1. 下列说法正确的是 ………………………………………………………………… ()

A.自然界只存在正、负两种电荷
B.同种电荷相互吸引,异种电荷相互排斥
C.摩擦起电创造了电荷
D.摩擦后带正电的物体是因为得到正电荷

答案： A

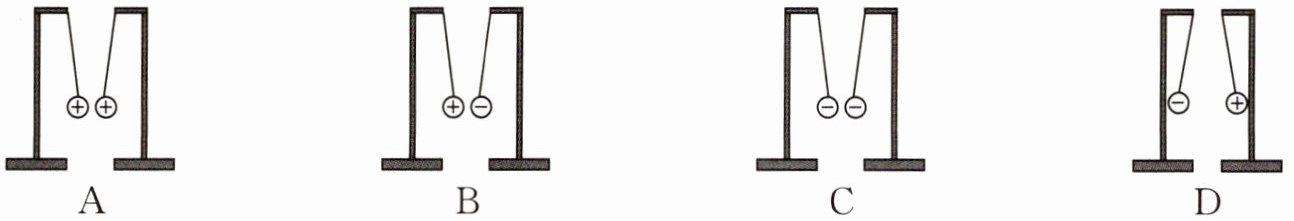

2. 如图是用带电小球探究电荷间相互作用规律的实验装置,其中符合事实的是 …… ()

答案： B
