《2025年奔跑吧少年九年级科学全一册浙教版》

11. 如图所示为一款暖手宝电热器。小科利用电子式电能表(3000次/千瓦时)来测暖手宝的电功率,他断开其他家用电器,给暖手宝通电5分钟,发现电能表指示灯闪烁100次。
(1)暖手宝电热器利用了电流的热效应。
(2)暖手宝电热器通电时的电功率为400瓦。

答案：
(1)热效应
(2)400

12. 如图所示的实验装置探究的是电流通过导体时产生热量的多少与电流大小的关系。通电后,通过观察中间两管内液面的高低来反映导体产生热量的多少;通电一段时间后,左右两侧密闭容器内的电阻产生的热量之比为4:1。

答案： 电流大小 高低 4:1

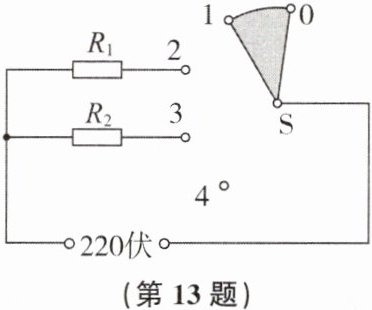

13. 学习了焦耳定律的内容后,小科想设计一个有低温、中温和高温三个挡位的电加热器,其电路图如图所示,电源电压为220伏,$R_{1}$、$R_{2}$是电热丝,开关S接触相邻的两个触点,已知$R_{1}= 121$欧。
(1)为了达到目的,$R_{2}$应选取阻值为______(填“121”或“242”)欧的电热丝。
(2)要使该电加热器在高温挡下工作,则开关S应接触______两个触点。
(3)开关S接触1、2两个触点时,通电5分钟,电流产生的热量是______焦。

(1)242(2)2、3(3)1.2×10⁵

答案：
(1)242
(2)2、3
(3)1.2×10⁵

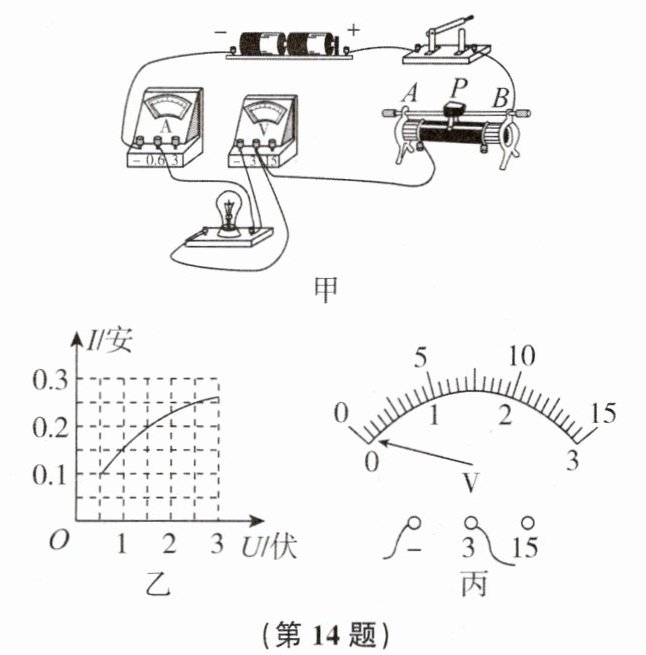

14. 为测定小灯泡的额定功率,小柯利用电压恒为3伏的电源、滑动变阻器、标有“2.5V”字样的小灯泡等器材,按图甲所示的方式连接电路进行实验。
(1)闭合开关,小柯将滑动变阻器的滑片移到某一位置后,观察到电压表示数为2.2伏,为了使小灯泡正常发光,需将滑动变阻器的滑片向A(填“A”或“B”)端移动。
(2)根据图乙可知,该小灯泡的额定功率为0.625瓦。
(3)小柯做完实验,断开开关,整理器材时发现电压表指针如图丙所示,则小柯计算得到的小灯泡额定功率与真实值相比偏小(填“偏大”“相等”或“偏小”)。

答案：
(1)A
(2)0.625
(3)偏小

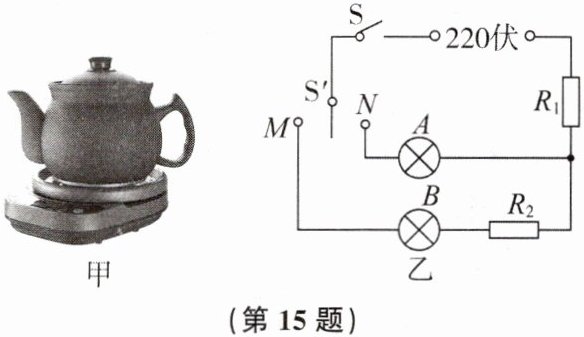

15. 如图甲所示为某同学家的电中药壶,其具有猛火和文火两个挡位,工作电路简化图如图乙所示,其中$S'$为挡位开关,电阻$R_{1}$、$R_{2}$为发热体,A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火挡时,红灯亮;处于文火挡时,绿灯亮。电中药壶的额定电压为220伏,猛火挡的额定功率为1210瓦,$R_{2}= 180$欧。

(1)电中药壶是利用电流的__热__效应来工作的,使用时,应将它的插头插入__三孔__(填“两孔”或“三孔”)插座。
(2)指示灯__A__(填字母)应为红灯。
(3)求电中药壶文火挡的额定功率。
猛火挡的额定功率为 1210 瓦，根据 $ P = \frac{U^2}{R} $ 可知 $ R_1 $ 的电阻 $ R_1 = \frac{U^2}{P_{猛火}} = \frac{(220 伏)^2}{1210 瓦} = 40 $ 欧；当开关 S 闭合， $ S' $ 打至触点 M 时，电路为两电阻和指示灯 B 串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率 $ P_{文火} = \frac{U^2}{R_{总}} = \frac{(220 伏)^2}{40 欧 + 180 欧} = 220 $ 瓦。
(4)某同学在电中药壶中加入一满壶水,将电中药壶接入家庭电路中,用猛火挡加热5分钟后水沸腾,求电中药壶消耗的电能。
猛火挡加热 5 分钟消耗的电能 $ W = P_{猛火}t = 1210 瓦 × 5 × 60 秒 = 3.63 × 10^5 $ 焦。

答案：
(1)热 三孔
(2)A
(3)猛火挡的额定功率为 1210 瓦，根据 $ P = \frac{U^2}{R} $ 可知 $ R_1 $ 的电阻 $ R_1 = \frac{U^2}{P_{猛火}} = \frac{(220 伏)^2}{1210 瓦} = 40 $ 欧；当开关 S 闭合， $ S' $ 打至触点 M 时，电路为两电阻和指示灯 B 串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率 $ P_{文火} = \frac{U^2}{R_{总}} = \frac{(220 伏)^2}{40 欧 + 180 欧} = 220 $ 瓦。
(4)猛火挡加热 5 分钟消耗的电能 $ W = P_{猛火}t = 1210 瓦 × 5 × 60 秒 = 3.63 × 10^5 $ 焦。
