12. 如图所示的电路中,将滑动变阻器的滑片P移到最左端,闭合开关S,若将滑片P向右移动,则电路的总电阻不变(填“变大”“不变”或“变小”,下同),电压表示数变小,电流表示数不变。

答案： 不变　变小　不变

13. 某小组的同学在“测定导体电阻”的实验中,使用两节新干电池作电源,被测电阻的阻值约为5Ω,滑动变阻器的规格是“10Ω 1.5A”。

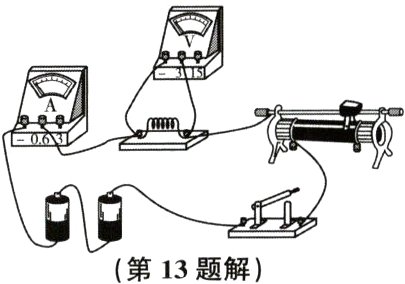

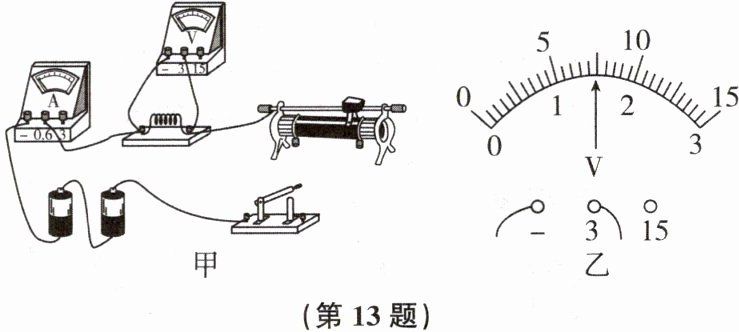

(1)如图甲所示为没有连接完整的实验电路,已知滑动变阻器滑片向右移动时,电流表示数应变小,请你用笔画线代替导线,将电路连接完整。
(2)某次实验中,电压表的示数如图乙所示,则电压表的读数为____V。

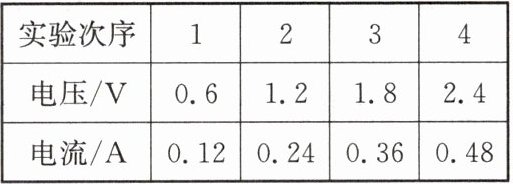

(3)电路连接正确,实验数据记录如表所示,其中一组实验数据有拼凑的嫌疑,请指出并说明判断依据:____。

答案：

(1)见解图　
(2)1.5　
(3)由于滑动变阻器的最大阻值为10Ω，当其阻值最大时，被测电阻两端电压最小，为1V，所以第1次实验的电压不可能低于1V(或由于滑动变阻器的最大阻值为10Ω，当其阻值最大时，电路中电流最小，为0.2A，所以第1次实验的电流不可能低于0.2A)

14. 在如图所示的电路中,电源电压保持不变。闭合开关S后,调节滑动变阻器$R_{1}$的滑片P,使其由右端向中点移动。
(1)三个电表中示数发生变化的是表A、A₁。
(2)当滑片P移至中点,为了让此时电流表$A_{1}$的示数与电流表A的示数的比值,跟原先滑片P置于右端时的比值相同,需用阻值小于(填“大于”“等于”或“小于”)电阻$R_{2}的电阻R_{x}来替换R_{2}$。

答案：
(1)A、A₁　
(2)小于

15. 现有下列器材:学生电源(电压恒为6V),电流表(0~0.6A,0~3A)、电压表(0~3V,0~15V)、定值电阻(5Ω、10Ω、20Ω各1个)、开关、滑动变阻器和导线若干,利用这些器材探究“电流与电阻的关系”。
(1)该实验中滑动变阻器的作用除了保护电路外,还有调节定值电阻两端的电压不变。

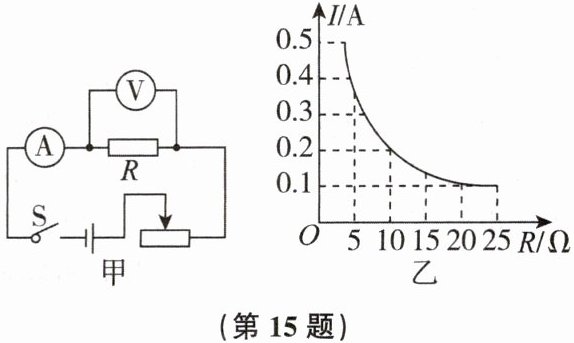

(2)实验中依次接入三个定值电阻,记下电流表的示数,得到如图乙所示的电流I随电阻R变化的图像,由图像可以得出结论:电压一定时，电流与电阻成反比。
(3)上述实验中,小明用5Ω的电阻做完实验后,接着把R换成10Ω的电阻接入电路,闭合开关,向左移动滑片,使电压表示数为2V时,读出电流表的示数。

答案：
(1)调节定值电阻两端的电压不变　
(2)电压一定时，电流与电阻成反比　
(3)左　2V

16. 如图所示,电源电压保持不变,电阻$R_{1}$的阻值为10Ω。闭合开关S,两电流表的示数分别为0.8A和0.6A。
(1)求电源电压U。
(2)求电阻$R_{2}$的阻值。
(3)现用电阻$R_{0}替换R_{2}$,替换前后仅一个电流表的示数增大了0.4A。求电阻$R_{0}$的阻值。

答案： 1. （1）求电源电压$U$：
由图可知，$R_{1}$与$R_{2}$并联，$A_{1}$测$R_{1}$支路电流，$A$测干路电流。
根据并联电路电压特点$U = U_{1}$，由$I=\frac{U}{R}$可得$U = I_{1}R_{1}$。
已知$I_{1}=0.6A$，$R_{1}=10\Omega$，则$U = 0.6A×10\Omega=6V$。
2. （2）求电阻$R_{2}$的阻值：
根据并联电路电流特点$I = I_{1}+I_{2}$，已知$I = 0.8A$，$I_{1}=0.6A$，则$I_{2}=I - I_{1}=0.8A - 0.6A = 0.2A$。
又因为$U = U_{2}=6V$，由$I=\frac{U}{R}$可得$R_{2}=\frac{U}{I_{2}}$。
所以$R_{2}=\frac{6V}{0.2A}=30\Omega$。
3. （3）求电阻$R_{0}$的阻值：
因为替换前后仅一个电流表的示数增大了$0.4A$，$A_{1}$测$R_{1}$支路电流，$R_{1}$两端电压不变，$R_{1}$阻值不变，根据$I=\frac{U}{R}$，$A_{1}$示数不变，所以是干路电流$I$增大了$0.4A$，则$I'=I + 0.4A=0.8A+0.4A = 1.2A$。
此时$I_{1}=0.6A$不变，根据并联电路电流特点$I'=I_{1}+I_{0}$，则$I_{0}=I'-I_{1}=1.2A - 0.6A = 0.6A$。
又因为$U = U_{0}=6V$，由$I=\frac{U}{R}$可得$R_{0}=\frac{U}{I_{0}}$。
所以$R_{0}=\frac{6V}{0.6A}=10\Omega$。
综上，（1）电源电压$U = 6V$；（2）电阻$R_{2}$的阻值为$30\Omega$；（3）电阻$R_{0}$的阻值为$10\Omega$。
