《2025年奔跑吧少年八年级科学上册浙教版》

12. 如图甲所示为电子测温仪,如图乙所示为电子测温仪的内部结构原理图,电源电压保持不变,R是热敏电阻,$R_{0}$是定值电阻。图中显示仪是由电压表改装而成的,测体温时,被测者体温越高,显示仪的示数就越大,可知热敏电阻R的阻值随温度的升高而减小。

答案： 电压 减小

13. 小明用如图甲所示的实物图来测量小灯泡两端电压,请回答下列问题:
(1)在连接电路的过程中,开关应处于断开状态。
(2)在闭合开关前,小明应采用试触的方法来确定电压表的量程。
(3)如图乙所示,电压表的读数为2V。

答案：
(1)断开
(2)试触
(3)2

14. 铅笔是常用的文具,由木质杆和主要成分为石墨的笔芯组成。小科利用笔芯做了如下实验:
(1)将笔芯一端接上电池,另一端插入水中(如图甲所示),观察到水中笔芯附近产生的现象是有大量气泡产生。
(2)按如图乙所示的实物图将笔芯接入电路,闭合开关,保持电源电压不变,一段时间后发现电流表示数变大,笔芯温度升高。忽略笔芯体积变化,则温度升高,笔芯电阻变小(填“变大”“变小”或“不变”)。

答案：
(1)有大量气泡产生
(2)变小

15. 如图所示为三名同学利用规格不同的若干导体设计的“探究影响导体电阻大小的因素”的实验,请据图回答下列问题:
(1)小明设计了如图甲所示的电路,为判断a、b两点间导体电阻的大小,小明应注意观察电流表示数的变化,该方案的不足之处为:a、b间电阻太小时，会导致电路中电流过大而烧坏电路中的元件。
(2)小红设计了如图乙所示的电路,当她将一段导体接入a、b两点间并闭合开关后发现灯不亮,经检查电路无开路、短路故障,你认为灯不亮的原因是a、b间电阻太大。
(3)小丽设计了如图丙所示的电路,该电路中灯泡的作用有哪些?
①保护电路。
②粗略反映电路中的电流变化。

答案：
(1)电流表示数的变化 $ a $、$ b $ 间电阻太小时，会导致电路中电流过大而烧坏电路中的元件
(2)$ a $、$ b $ 间电阻太大
(3)①保护电路 ②粗略反映电路中的电流变化

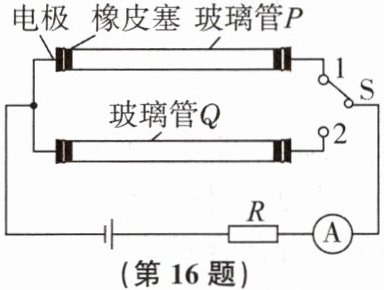

16. 市场上一些不法商贩常用纯净水冒充矿泉水对外出售,矿泉水中含有人体所需的多种矿物质,而纯净水是自来水经过多层过滤后得到的饮用水,矿物质较少。小明根据两种水的导电能力不同这一特点,设计了如图所示的装置,验证他家购买的水是不是矿泉水。P、Q是相同的两根细长玻璃管,P内装满已知矿泉水,Q内装满待测的矿泉水。
(1)若该实验方案可行,当单刀双掷开关S从1拨到2时,发现电流表示数变小,说明Q内装的是纯净水。
(2)电路中的电阻R的作用是保护电路。若实验中发现单刀双掷开关S无论是拨向1还是拨向2,电流表示数都非常小,请分析原因并设计一种改进方案:电阻 R 的阻值太大，可适当减小 R 的阻值(合理即可)。

答案：
(1)电流表示数变小
(2)保护电路 电阻 $ R $ 的阻值太大，可适当减小 $ R $ 的阻值(合理即可)
