《2025年奔跑吧少年八年级科学上册浙教版》

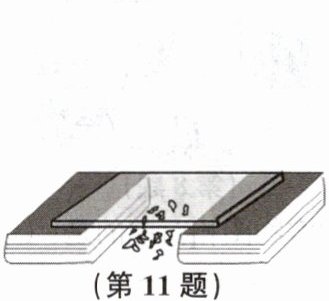

11. 如图所示,将一块透明玻璃板架在两本书之间,在下方撒上小纸屑,用干燥的丝绸在玻璃板上摩擦,会观察到下方的小纸屑上下飞舞,跳跃不停,这是因为玻璃板被丝绸摩擦后带上了正电,能够吸引小纸屑,小纸屑接触玻璃板后被迅速弹开,这是因为它们带上了同种电荷而相互排斥。

答案： 正电 吸引 排斥

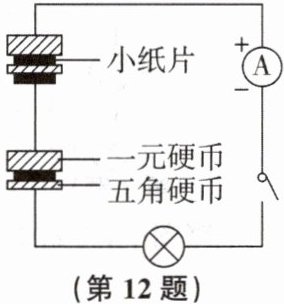

12. 伏打电堆是世界上首个发电器。某同学自制了一个伏打电堆,他将五角硬币和一元硬币各10枚依次堆叠,用浸有食盐溶液的小纸片置于各硬币之间,如图所示。两枚硬币与中间的小纸片相当于一节干电池。
(1)该电堆中各“电池”之间的连接方式为串联。
(2)闭合开关,电流表正常工作,则伏打电堆中的一元硬币为正极。

答案：
(1)串联
(2)正

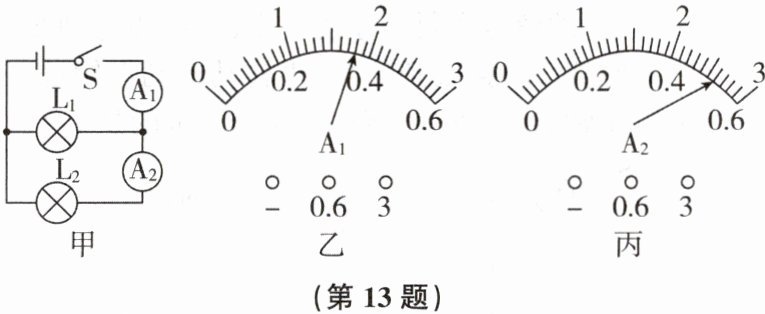

13. 如图甲所示,当开关闭合时,$A_{1}$、$A_{2}$两只电流表的指针分别如图乙、丙所示。
(1)小灯泡$L_{1}和L_{2}$的连接方式是并联。
(2)通过小灯泡$L_{1}$中的电流是1.28A。

答案：
(1)并联
(2)1.28

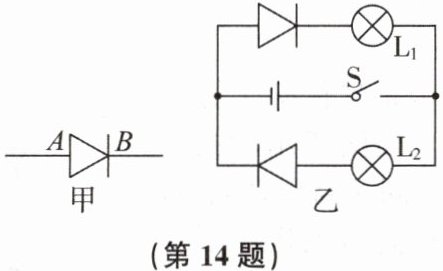

14. 二极管是一种重要的电路元件,它的电路符号如图甲所示。当电流从A端流入时,二极管的电阻很小,可视为二极管短路;当电流从B端流入时,二极管的电阻很大,可视为二极管开路。
(1)综上所述,二极管具有单向(选填“单向”或“双向”)导电性能。
(2)如图乙所示的电路中,当开关S闭合后,能发光的灯是$L_{2}$(填“$L_{1}$”“$L_{2}$”或“$L_{1}和L_{2}$”)。

答案：
(1)单向
(2)$L_{2}$

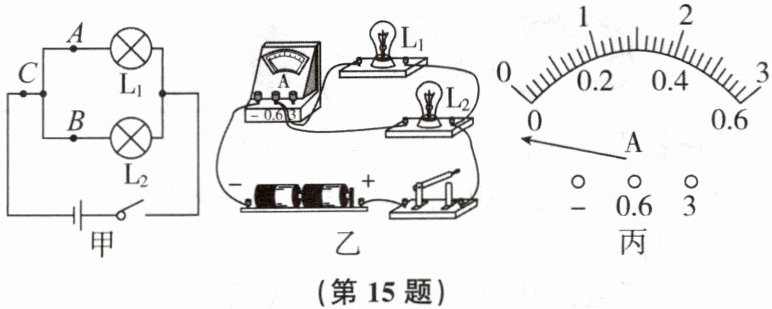

15. 小明用如图甲所示的电路探究并联电路中干路电流与各支路电流的关系,把一个电流表分别接入电路中A、B、C处测量电流。
(1)如图乙所示为小明测量电流时连接的实验电路,闭合开关前小明发现电流表指针如图丙所示,其原因是______,排除故障后,此时电流表测量的是______(填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线,使电流表测量另外一处的电流。在移动的导线上画×,并用笔画线代替导线连接正确的电路。

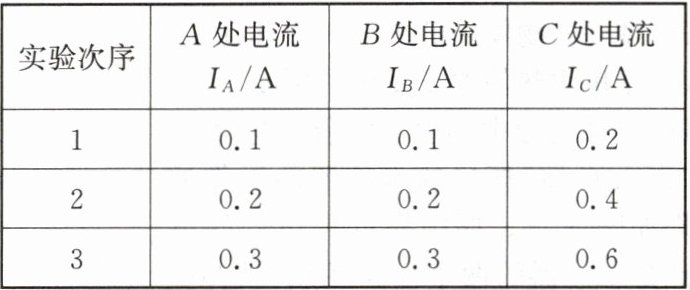

(3)实验中,小明记录的数据如表所示:

分析以上实验数据,可以得到并联电路中干路电流与各支路电流的关系是______(写出关系式)。并且小明还得出“并联电路中通过各支路的电流总是相等的”的结论,这个结论______(填“正确”或“不正确”),原因可能是______。

答案：

(1)电流表指针没有调零 C

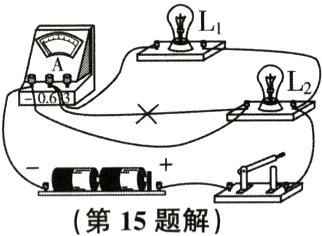

(2)见解图(解图不唯一)
(3)$I_{C}=I_{A}+I_{B}$ 不正确 选用的灯泡规格相同

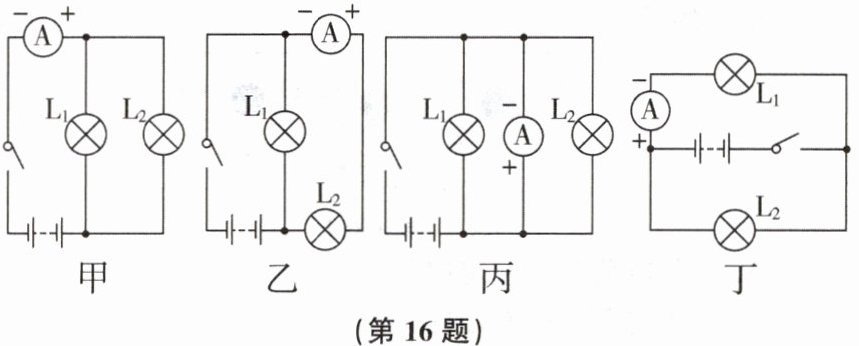

16. 小科学习了电流表的相关知识后,设计了如图所示的四个电路图,请据图回答下列问题:

(1)在如图甲所示的电路中,电流表测的是通过干路(填“干路”“$L_{1}$”或“$L_{2}$”)的电流;图乙中的电流表测的是通过$L_{2}$(填“干路”“$L_{1}$”或“$L_{2}$”)的电流;图丙中的电路出现的错误是电流表并联接入电路;图丁中出现的错误是电流表的正负接线柱接反了。

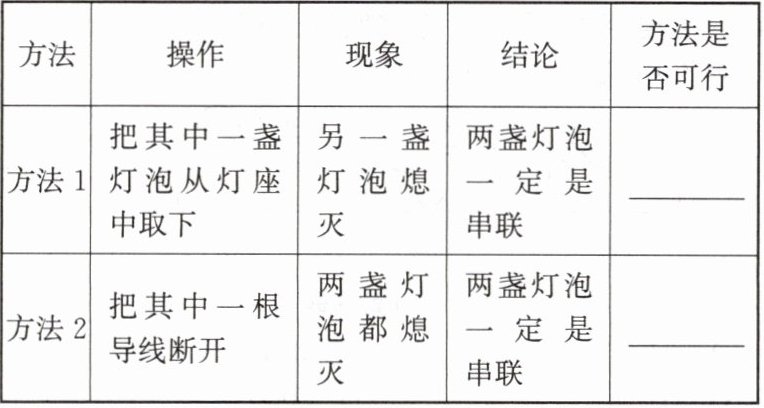

(2)连接电路后,两盏灯泡都亮,由于连接较乱,一时无法确定电路是串联还是并联,以下两种简单的判断方法是否可行? 请你在表中空格填写“可行”或“不可行”。

|方法|操作|现象|结论|是否可行|
|---|---|---|---|---|
|方法1|把其中一灯泡从灯座中取下|另一灯熄灭|两灯一定是串联|可行|
|方法2|把其中一根导线断开|两灯都熄灭|两灯一定是串联|不可行|

答案：
(1)干路 $L_{2}$ 电流表并联接入电路 电流表的正负接线柱接反了
(2)可行 不可行
