《2025年奔跑吧少年八年级科学上册浙教版》

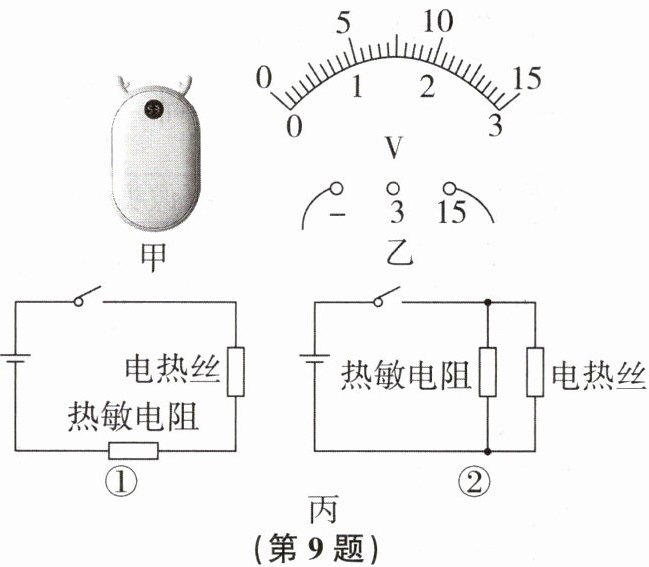

9. (2024秋·杭州市淳安县期末)如图甲所示为一款充电“暖手宝”,充电“暖手宝”内装有蓄电池,充电后,按下按键,充电“暖手宝”就会发热。
(1)用电压表测得充电“暖手宝”内部蓄电池电压为6V,请在图乙中画出电压表的指针位置。
(2)当给充电“暖手宝”的蓄电池充电时,其内的蓄电池相当于电路中的______(填“电源”或“用电器”)。
(3)该充电“暖手宝”的工作原理是利用电热丝发热,当温度达到设定值时,热敏电阻的阻值急剧增大,可视为电路断开,起到自动过热保护作用,电路设计应选择图丙中的______(填序号)。

答案：

(1)见解图　
(2)用电器　
(3)①
　　　　　　　　　　　　　　　　

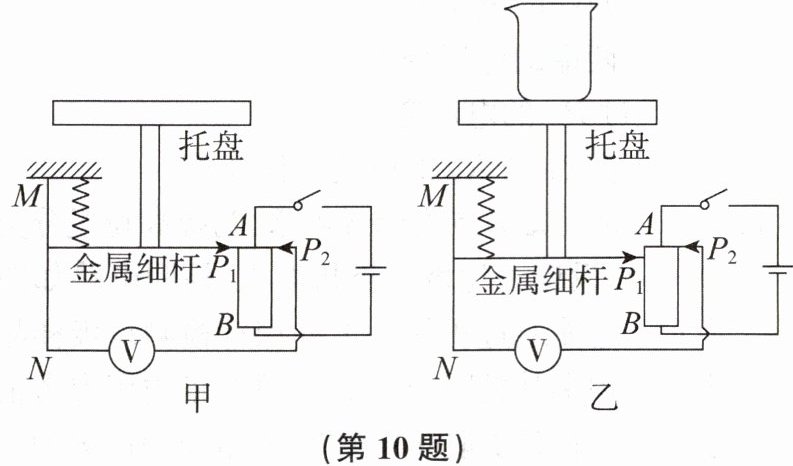

10. (2023秋·金华市东阳市期末)如图甲所示为小明设计的电子秤模型图,AB为一阻值为R的均匀金属棒,两边分别有$P_1、$$P_2$两个滑片,与$P_1$相连的金属细杆可在竖直光滑的金属固定杆MN上保持水平上下运动,金属细杆与塑料托盘和弹簧下端相连,弹簧上端固定不动。当物体放在托盘上时,电压表能自动显示物体质量。
(1)图甲中托盘上不放物体时$,P_1$和$P_2$刚好都指在A处。闭合开关,电压表的示数将随被测物体质量的增大而增大(填“增大”“不变”或“减小”)。
(2)实际电子秤有归零功能,即放上被测物体的容器后按归零键,可使示数归零。小明设计的电子秤也具有该功能,放上烧杯后如图乙所示,要使电压表的示数归零,对滑片$P_2$的具体操作是将$P_2$调到与$P_1$相平的位置。

答案：
(1)增大　
(2)将 $ P_2 $ 调到与 $ P_1 $ 相平的位置

11. (2024秋·丽水市龙泉市、庆元县期末)在课外活动中,同学们设计了一种物品自动筛选器,可将质量小于一定标准的物品自动剔除。其原理如下:放在如图甲所示的水平轻质传送带上的物品,经过装有如图乙所示的电路的压力检测区时,使力敏电阻R的阻值发生变化,其阻值随压力F变化的关系如图丙所示。已知电源电压为12V,R₀是阻值为20Ω的定值电阻,当电路中电压表示数小于2.4V时,机械装置启动,将质量不达标的物品推出传送带,实现自动筛选功能。(g取10N/kg)
(1)由图丙可知,力敏电阻的阻值随压力的增大而______减小。
(2)当质量为3kg的物体经过传送带的压力检测区时,电压表示数是多少?
4 V。
(3)电路中的电池使用一段时间后,电源电压会降低,能通过检测区物品的最小质量将______增大(填“增大”或“减小”)。请解释说明理由:______电源电压降低会使压力相同时电压表的示数变小，要使电压表的示数仍等于 2.4 V，电阻 $ R $ 对应的阻值应更小，由图丙可知，其所受压力更大，由 $ G = mg $ 可知，物品的最小质量将增大。

答案：
(1)减小　
(2)4 V。　
(3)增大 电源电压降低会使压力相同时电压表的示数变小，要使电压表的示数仍等于 2.4 V，电阻 $ R $ 对应的阻值应更小，由图丙可知，其所受压力更大，由 $ G = mg $ 可知，物品的最小质量将增大。
