《2025年奔跑吧少年八年级科学上册浙教版》

母题1 (2023年·台州市黄岩区期末)如图所示的电路中,a、b、c三处需要接入一个电流表、两个灯泡。下列关于电流表接入位置的说法,正确的是 (A)
A. 电流表不可接在a处
B. 电流表不可接在b处
C. 电流表不可接在c处
D. a、b、c处均可接流表

答案： A

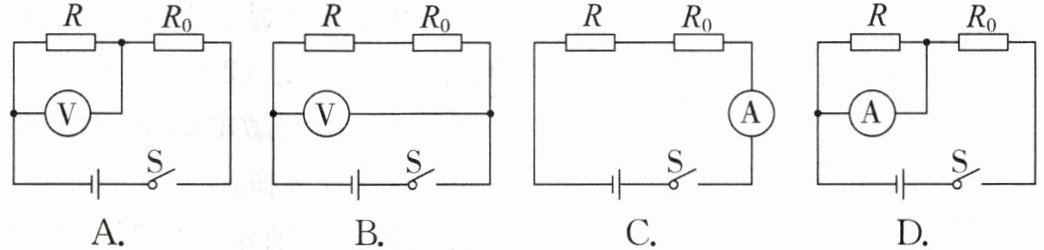

变式训练1-1 (2023秋·衢州市常山县期末)小科参加青少年科学素养大赛,设计了自动火灾报警器。报警器中有热敏电阻R和保护电阻R₀,其中R的阻值随温度升高而减小,当火灾发生时,温度升高,导致电表示数变大而触发报警装置。能实现上述功能的电路图是 (C)

答案： C

如图甲所示的电路中,当闭合开关后,两只电压表的指针偏转均如图乙所示,则电源电压是8.5V,L₁两端的电压为6.8V。

答案： 8.5　6.8

母题2 (2024秋·绍兴市嵊州市期末)如图所示为常用的铝芯导线,铝芯由多条铝线组成,外包一层绝缘皮。下列方法中,能减小铝芯导线电阻的是 (C)

A. 减小导线两端的电压
B. 减小导线中的电流
C. 减小导线的长度
D. 减少导线中铝线的数量

答案： C

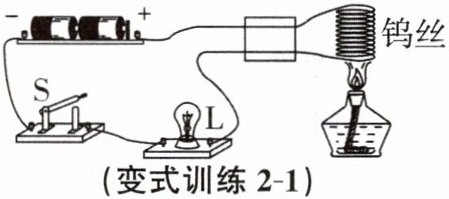

变式训练2-1 (2024秋·台州市黄岩区期末)如图所示的钨丝是将一个白炽灯去除玻璃罩制成的。闭合开关S,小灯泡L发光,钨丝不发光;向钨丝吹冷气时,小灯泡L变亮;用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭。由实验可知 (B)

A. 钨丝不发光是因为此时没有电流通过
B. 向钨丝吹冷气时,钨丝电阻变小
C. 给钨丝加热时,电路中的电流变大
D. 加热时通过钨丝的电流大于通过小灯泡L的电流

答案： B

(1)变阻器上旋钮滑片的材料应选用导体。
(2)车速仪可由电路中的电流表改装。驾驶员踩下“油门”，旋钮滑片逆时针转动，此时车速仪示数变大，那么接入MN的接线柱是OE。

答案：
(1)导体　
(2)OE

母题3 (2024秋·台州市椒江区期末)如图所示的电路中,电源电压不变,R₀为定值电阻,R为光敏电阻(阻值随光照强度的增大而减小),闭合开关,逐渐增大光照强度时。下列说法中,正确的是 (

)
A. 整个电路的电阻变大
B. 电压表和电流表示数均变大
C. 电压表示数变大,电流表示数变小
D. 电压表示数变小,电流表示数变大

答案： D

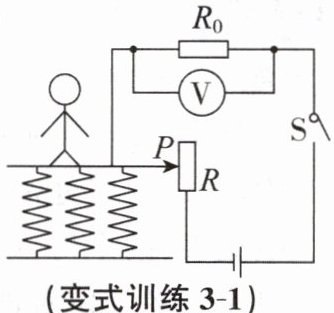

变式训练3-1 (2024秋·嘉兴市平湖市期末)如图所示为体重秤的工作原理图,电源电压恒定不变,体重显示表由电压表改装而成,定值电阻R₀= 20Ω,滑片P可以滑到电阻R的最下端。若该体重秤的测量范围为0~100kg,电压表变化范围为2~12V。下列说法中,正确的是 (C)

A. 电源电压为14V
B. 当人站到体重秤上时,电压表示数减小
C. 当人体秤上没人时,电阻R接入电路的阻值为100Ω
D. 当体重秤显示100kg时,电路中电流为6A

答案： C
