《2025年阳光夺冠八年级物理下册》

16.(2024·焦作·一模)如图是电气化铁路的输电线的牵引装置，钢绳的A端固定在电线杆上，B端连接在滑轮组上。滑轮组由a、b、c三个滑轮构成，配重P由多个混凝土圆盘悬挂在一起组成，配重的总重为G。滑轮c的作用是_______，不计滑轮和绳的自重和摩擦，B端钢绳受到的拉力大小为_______。
　　　　　　　

答案： 改变力的方向 3G

17. 请在图中画出正在水中下沉的物块(物块未接触容器底)的受力示意图。
　　　　　　　　　　　

答案：
解:如图所示:

18. 如图所示，将一个单摆小球拉至A点放手后，经最低点B荡至另一侧的C点，若不考虑能量损失，请在图中画出C点所在位置和小球在C点时所受重力的示意图。
　　　　　　　　　

答案：
解:如图所示:

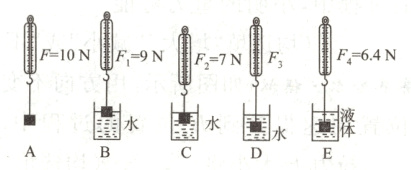

19. 在探究影响浮力大小因素的实验中，同学们提出了如下猜想:
　　　　　　　
猜想1:浮力大小与物体排开液体的体积有关;
猜想2:浮力大小与液体的密度有关;
猜想3:浮力大小与物体浸没在液体中的深度有关。
(1)实验中物体浸没在水中时受到的浮力为_______N。
(2)分析实验B、C可知，猜想1是正确的，可以得到在同种液体中，物体排开液体的体积越大，受到的浮力_______。比较实验_______可知，浮力大小还与液体的密度有关。
(3)图中F3=_______N，液体的密度ρ液=_______kg/m³。(ρ水=1.0×10³ kg/m³)
(4)实验所用的科学研究方法是______________。

答案：
(1)3
(2)越大 A、D、E
(3)7 1.2×10³
(4)控制变量法
