7. 如图所示的是物理实验室中的手摇发电机，把发电机与小灯泡连接起来，当用手摇动发电机时，发现线圈在快速转动时小灯泡较亮，慢速转动时小灯泡较暗，则此实验探究的问题是______________________________。

答案： 发电机产生的电流大小是否与转速有关

8. 如图所示，请根据小磁针静止时的指向，标出通电螺线管的N极、电源的“+”极和磁感线的方向。

答案：
如图所示:

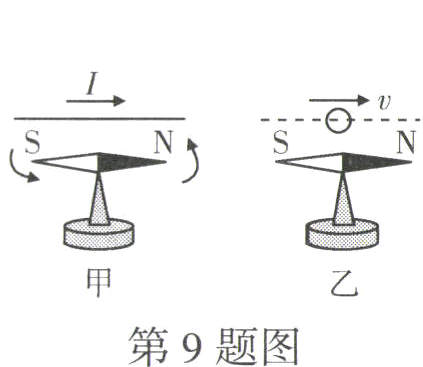

9. 将一个小磁针按如图甲所示的方式放置在通电直导线下方，此时小磁针的N极向纸内偏转。若让持续的电子沿着如图乙所示的水平方向平行地飞过小磁针上方，则小磁针的N极将向纸______（选填“内”或“外”）偏转。

答案： 外

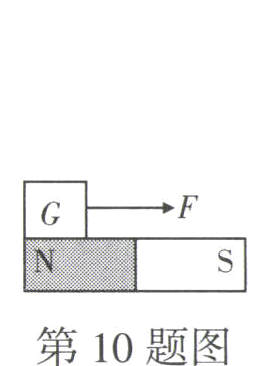

10. 如图所示，重为G的小铁块在水平方向的力F的作用下，沿条形磁体的表面从N极滑到S极。在此过程中，小铁块对条形磁体的压力大小的变化情况是________________（选填“先增大后减小”“先减小后增大”或“一直不变”）。

答案： 先减小后增大

11. 电与磁是紧密联系的，下列说法中正确的是 （ ）
A. 铁和铝都能够被磁体吸引
B. 磁感线是磁体周围真实存在的曲线
C. 奥斯特实验说明电流的周围存在着磁场
D. 电磁感应是将电能转化为机械能

答案： C

12. 磁悬浮地漏是一种新产品，其工作原理如图所示，当密封盖上方无水时，在磁体B的作用下，磁体A将密封盖顶起。该磁悬浮地漏的工作原理是 （ ）

A. 异名磁极相互吸引
B. 异名磁极相互排斥
C. 同名磁极相互吸引
D. 同名磁极相互排斥

答案： D
