《2025年创新课堂创新作业本九年级物理下册人教版》

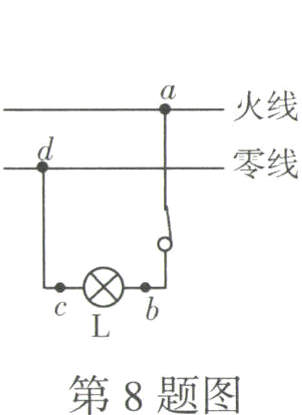

8. 如图所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c三点，氖管均发光，测试d点，氖管不发光，则故障是______。
　　　

答案： cd段断路

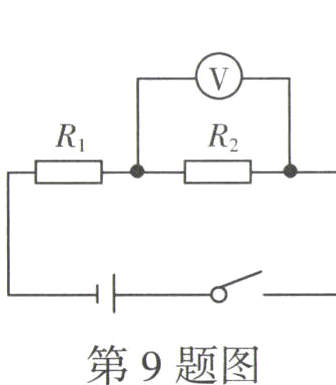

9. 如图所示，电源电压保持不变，电阻R₁ = 20 Ω。闭合开关后，电压表的示数为2 V；将电压表换成电流表，电流表的示数为0.3 A，则电阻R₂ = ______Ω。
　

答案： 10

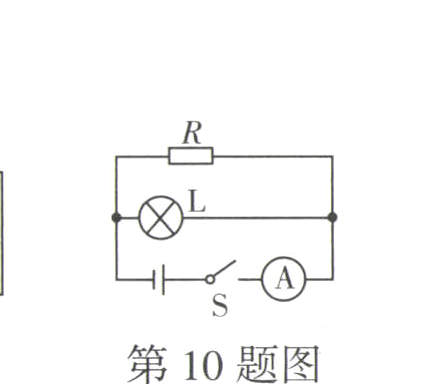

10. 如图所示，灯泡L标有“4 V 2 W”字样，R = 20 Ω，闭合开关S时，灯泡L正常发光(灯丝的电阻不受温度影响)，通电1 min电路中产生的热量为______J。
　

答案： 168

11. 如图所示，在蹦床运动中，A点是运动员到达的最低点，B点是蹦床恢复原状的位置。运动员从A点运动到B点的过程中(不计空气阻力)，下列说法中正确的是 ( )
A. 蹦床的弹性势能全部转化为运动员的动能
B. 蹦床的弹性势能全部转化为运动员的重力势能
C. 运动员的机械能保持不变
D. 运动员的机械能逐渐增大

答案： D

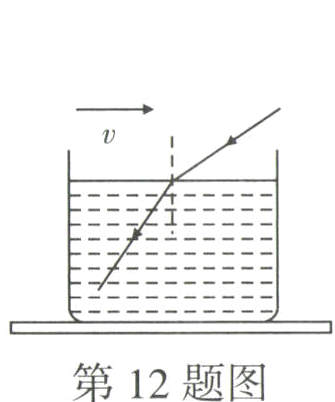

12. 如图所示，向右匀速行驶的动车桌面上有一杯水，一束光斜射到水面上，保持入射光方向不变。动车减速时 ( )
A. 入射角不变，折射角不变
B. 入射角变小，折射角变小
C. 入射角变大，折射角变大
D. 入射角变大，折射角变小
　

答案： C

13. 如图甲所示，四旋翼无人机下方用细绳悬挂一个重物，当无人机带着重物匀速直线上升时，无人机和重物的受力情况如图乙所示。下列说法中正确的是 ( )
A. Fₐ和Gₐ是一对相互作用力
B. F₈和G₈是一对平衡力
C. 若无人机水平匀速飞行，则悬挂重物的细绳不会偏离竖直方向
D. 若无人机竖直上升时细绳突然断裂，则重物会立即竖直下落
　

答案： C
