《2025年创新课堂创新作业本九年级物理下册人教版》

14. 如图所示,下列说法中正确的是 ( )

A. 图甲实验演示的是电流的磁效应
B. 图乙实验可用来演示电动机的工作原理
C. 图丙实验中通电螺线管的B端是S极
D. 图丁实验可用来演示电磁感应现象

答案： A

15. 取6个由同种材料制成的体积相同的立方体金属块,分别以如图所示的甲、乙两种方式放置在水平地面上。以甲、乙两种方式放置的金属块对水平地面的压力之比和压强之比分别为 ( )

A. 1:1,2:3
B. 1:1,3:2
C. 2:3,1:1
D. 3:2,1:1

答案： A

16. 关于如图所示的部分家庭电路,下列说法中正确的是 ( )

A. a是零线
B. bc之间的电压为220V
C. 灯泡和接在插座上的用电器串联
D. 试电笔测试插座右孔,氖管会发光

答案： D

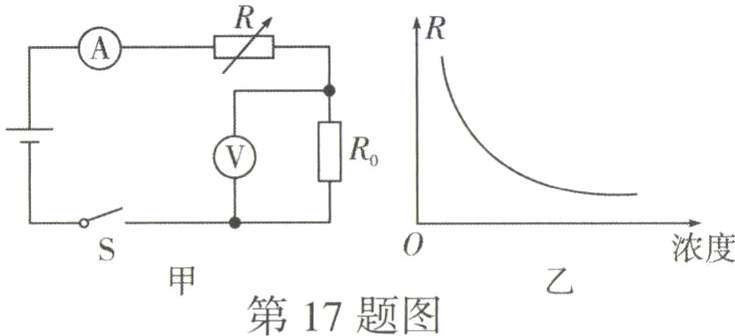

17. 小龙设计了一个天然气泄漏检测电路,如图甲所示,R为气敏电阻,其阻值随天然气的浓度变化的曲线如图乙所示,R₀为定值电阻,电源电压保持不变。下列说法中正确的是 ( )

A. 天然气的浓度增大,电压表的示数与电流表的示数的比值变大
B. 天然气的浓度减小,电流表的示数变大
C. 天然气的浓度增大,电压表的示数变小
D. 天然气的浓度减小,电路消耗的总功率变小

答案： D

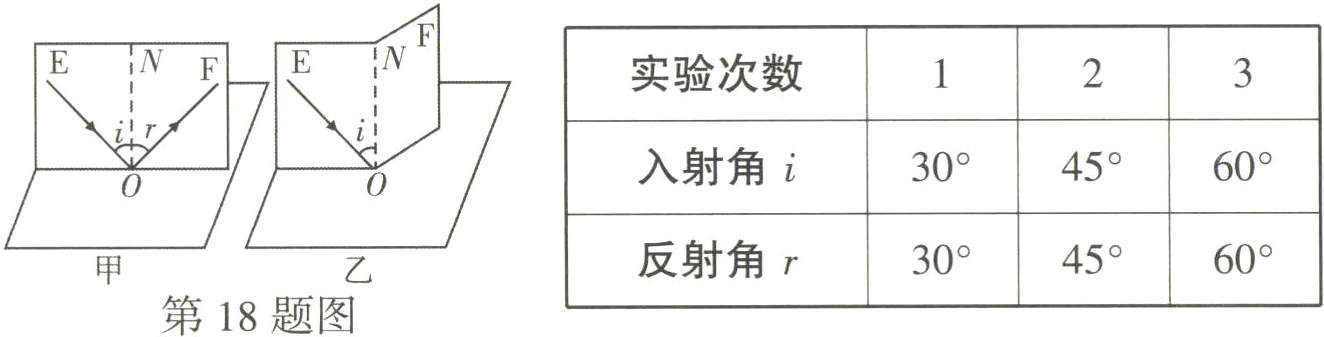

18. 在“探究光反射时的规律”的实验中。

(1) 如图甲所示,使一束光贴着纸板E入射到O点,观察反射光。
(2) 多次改变入射光的方向,用量角器测量入射角和反射角,记录在表格中,分析数据得出:在反射现象中,反射角________入射角。
(3) 将纸板F按照如图乙所示的方式偏折,则在纸板F上看不到反射光,说明在反射现象中,反射光线、入射光线和法线都在______________________。

答案：
(2)等于
(3)同一平面内
