18. 为探究电磁铁的磁性强弱跟哪些因素有关，小科做了如下实验。

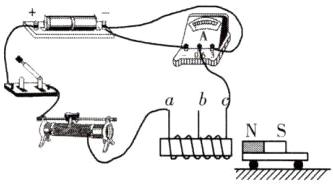

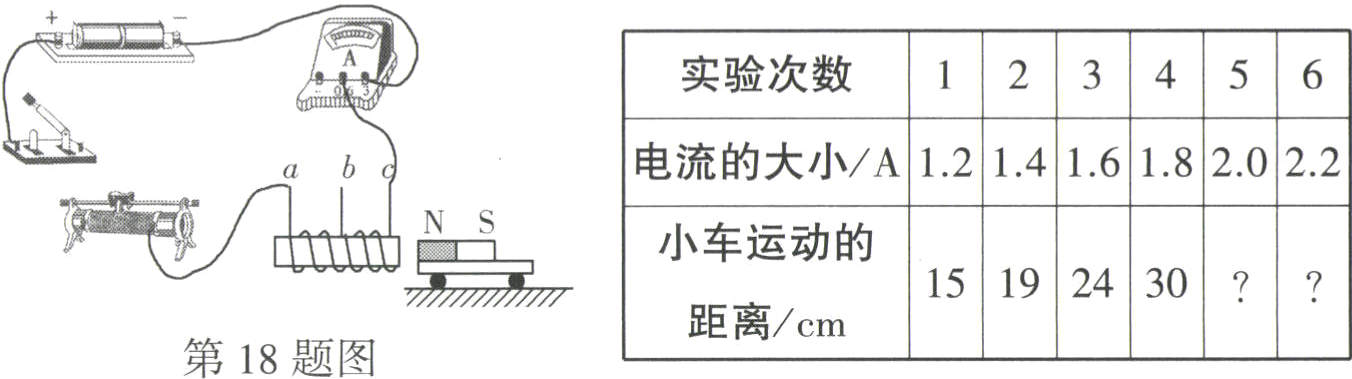

步骤1：如图所示，在水平桌面上放置一小车，小车上固定一根条形磁体。
步骤2：当闭合开关时，小车会沿水平方向向右运动，记录小车在水平桌面上运动的距离s1。
步骤3：断开开关，把小车重新放在起始位置，依次向右移动滑动变阻器的滑片。闭合开关，记录小车在水平桌面上运动的距离。实验数据如表所示。

|实验次数|1|2|3|4|5|6|
| ---- | ---- | ---- | ---- | ---- | ---- | ---- |
|电流的大小/A|1.2|1.4|1.6|1.8|2.0|2.2|
|小车运动的距离/cm|15|19|24|30|？|？|

（1）请你在图中用一根导线（用笔画线表示）完成实验电路的连接。
（2）通过本实验可得出结论：______________________________。
（3）小科在第4次实验后结束了实验，小明觉得实验数据还不够。小明重新连接电路后，闭合开关，移动滑动变阻器的滑片，电流表均有示数，分别记为第5次和第6次数据，但小车始终不能向右前进。可能的原因是______________________________。
（4）电磁铁的磁性强弱不仅跟电流的大小有关，而且还与线圈的匝数有关。已知线圈的电阻不能忽略，如果想研究电磁铁的磁性强弱与线圈匝数的关系，那么将滑动变阻器的连接线从a处移动到b处后，闭合开关后，下一步的操作是______________________________，然后再记录小车运动的距离。

答案：

(1)如图所示:

(2)在线圈匝数一定时，电流越大,电磁铁的磁性越强，排斥力越大，小车移动的距离越远
(3)对调了磁极或改变了电流的方向，使电磁铁与条形磁体相互吸引，而使小车不能向右前进
(4)移动滑动变阻器的滑片，保持线圈中的电流不变

19. 在研究“磁场对通电导体的作用”的实验中。

（1）利用如图甲所示的装置研究“磁场对电流的作用”时，应在ab之间接入_________（选填“灵敏电流计”或“电源”）。
（2）在图乙中，通电后cd段导线受到的磁场力的方向为竖直向下，此时，ab段导线受到的磁场力的方向竖直向______（选填“上”或“下”）。
（3）要使图乙中的线圈持续转动，应在其外部加装换向器，自动改变线圈中的____________________。

答案：
(1)电源
(2)上
(3)电流方向
