22. 小明在某报上看到了一则有关电磁炮的报道，它的构造如图所示。把待发的炮弹（导体）放置在处于强大磁场中的两条平行导轨上，给导轨通以很大的电流，使炮弹作为一个载流导体，在磁场的作用下，它沿轨道加速运动，在精密度高的计算机系统的操作下，锁定目标，予以定点爆破。
（1）电磁炮发射的工作原理是什么？
（2）要改变电磁炮的发射方向，应采用什么措施？
（3）试猜想，在理论上要继续提高电磁炮的发射速度，可以采取哪些措施？
（1）电磁炮发射的工作原理是什么？
（2）要改变电磁炮的发射方向，应采用什么措施？
（3）试猜想，在理论上要继续提高电磁炮的发射速度，可以采取哪些措施？
答案：
答:
(1)通电导体在磁场中受到力的作用。
(2)改变电流方向或磁场方向。
(3)增大电流或增强磁场或同时增大电流、增强磁场。
(1)通电导体在磁场中受到力的作用。
(2)改变电流方向或磁场方向。
(3)增大电流或增强磁场或同时增大电流、增强磁场。

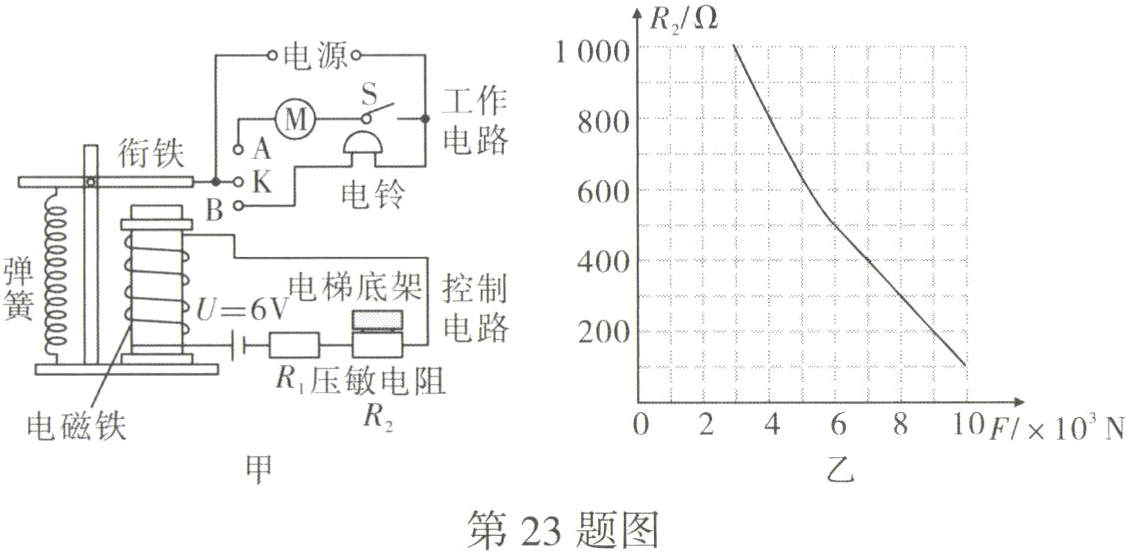

23. 电梯为了安全，都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路电源电压U = 6 V，保护电阻R1 = 100 Ω，压敏电阻R2的阻值随压力F大小的变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）电梯超载时，衔铁被电磁铁吸住，触点K与触点______接触，电铃发出警报声，同时电动机_________（选填“能”或“不能”）工作。
（2）当电磁铁线圈电流达到20 mA时，衔铁刚好被吸住。该电梯厢内站立总质量为1 000 kg的乘客时，此时电梯是否超载？（g取10 N/kg）
（1）电梯超载时，衔铁被电磁铁吸住，触点K与触点______接触，电铃发出警报声，同时电动机_________（选填“能”或“不能”）工作。
（2）当电磁铁线圈电流达到20 mA时，衔铁刚好被吸住。该电梯厢内站立总质量为1 000 kg的乘客时，此时电梯是否超载？（g取10 N/kg）
答案：
解:
(1)B 不能
(2)电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力，即
F = G = mg = 1000kg×10N/kg = 10000N，由图乙，当压力F = 10000N，对应的压敏电阻的阻值R₂ = 100Ω，
控制电路中的电流
I = $\frac{U}{R_{1}+R_{2}}=\frac{6 V}{100 \Omega+100 \Omega}=0.03 A = 30 mA$。因为30mA＞20mA，所以此时电梯超载。
答:
(2)此时电梯超载。
(1)B 不能
(2)电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力，即
F = G = mg = 1000kg×10N/kg = 10000N，由图乙，当压力F = 10000N，对应的压敏电阻的阻值R₂ = 100Ω，
控制电路中的电流
I = $\frac{U}{R_{1}+R_{2}}=\frac{6 V}{100 \Omega+100 \Omega}=0.03 A = 30 mA$。因为30mA＞20mA，所以此时电梯超载。
答:
(2)此时电梯超载。
