《2025年创新课堂创新作业本九年级物理下册人教版》

9. 小夏一家假期外出旅游,家中只有一个网络摄像头和一个路由器在工作,其实际功率分别为5W和15W。出发和回家时,电能表的示数如图所示,则小夏一家外出______h。(电路中其他元件损耗电能不计)

答案： 240

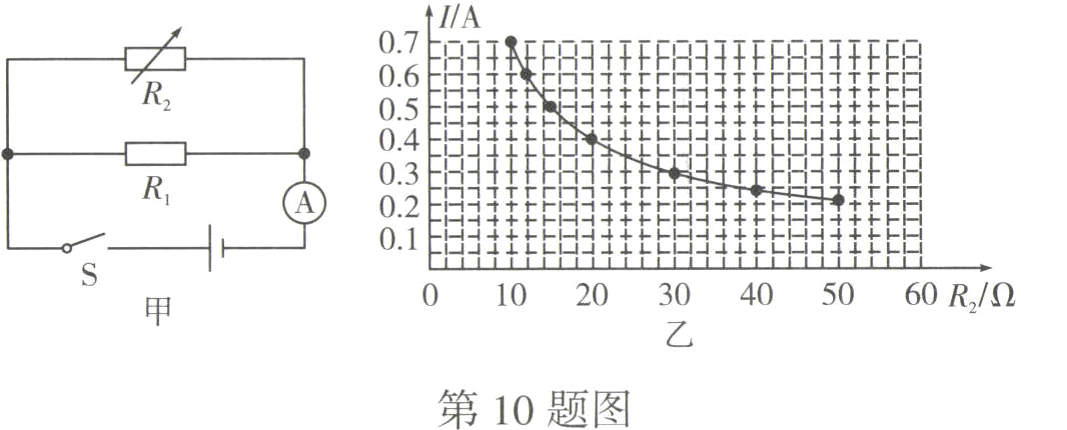

10. 有一实验小组的同学连接了如图甲所示的电路,改变电阻箱R₂的阻值后,记录对应的电流表的示数I,并根据实验结果画出如图乙所示的图像,则定值电阻R₁的阻值为______Ω。

答案： 60

11. 关于家庭电路和安全用电原则,下列说法中正确的是 ( )
A. 空气开关跳闸后,重新闭合开关就可以了
B. 使用试电笔时,手指不能接触笔尾金属体
C. 选用插座时,所有家用电器都使用两孔插座
D. 一旦发生触电事故,应先切断电源再进行抢救

答案： D

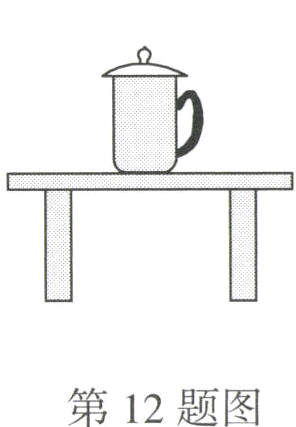

12. 如图所示,一茶杯静止在水平桌面上,下列说法中正确的是 ( )

A. 茶杯对桌面的压力和地面对桌子的支持力是一对相互作用力
B. 茶杯对桌面的压力和桌面对茶杯的支持力是一对平衡力
C. 地面对桌子的支持力和桌子对地面的压力是一对相互作用力
D. 茶杯的重力和地面对桌子的支持力是一对平衡力

答案： C

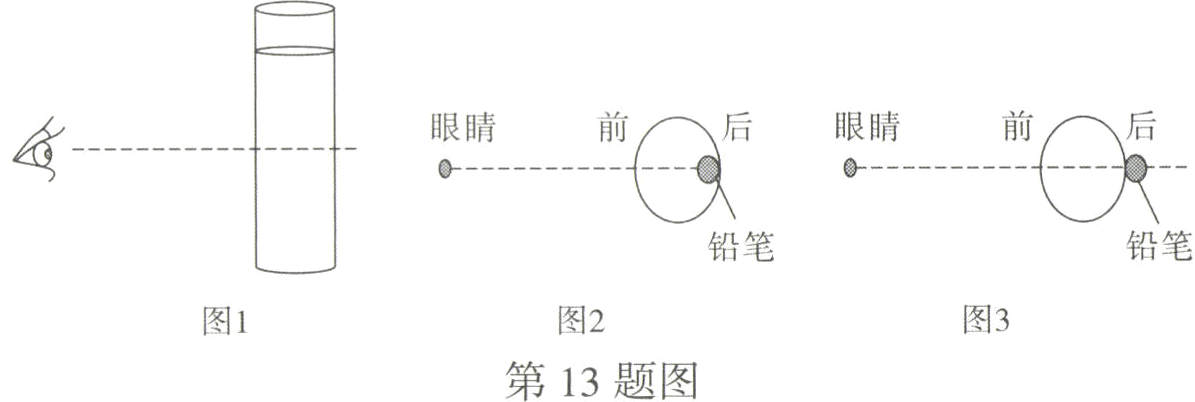

13. 如图1所示,在装有水的杯子里,小红将一支铅笔分别紧贴杯壁内、外竖直放置,两次都观察到铅笔放大的像,俯视图如图2、图3所示。下列说法中正确的是 ( )

A. 图2中铅笔向前移,像一直变小
B. 图2中铅笔向前移,像先变小后变大
C. 图3中铅笔向后移,像一直变大
D. 图3中铅笔向后移,像先变小后变大

答案： A
