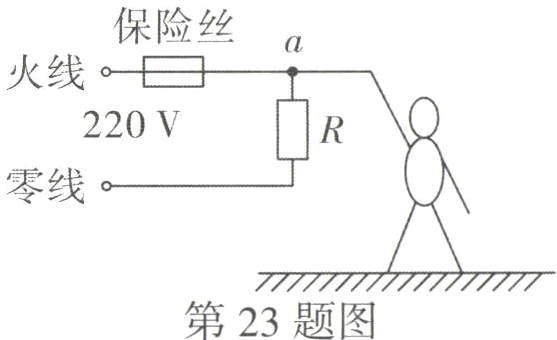

23. 现代家庭用电安全尤为重要，如图所示，用电器R接在电压为220 V的电源上时，正常工作时的电流为9 A，电路中还有额定电流为10 A的保险丝。下表提供了一组人体电阻数据。
|测量项目|完全干燥时|出汗或潮湿时|
| ---- | ---- | ---- |
|手与手之间的电阻|200 kΩ|5 kΩ|
|手与脚之间的电阻|300 kΩ|8.8 kΩ|
|手与塑料鞋底之间的电阻|8 000 kΩ|10 kΩ|
（1）保险丝是由电阻率大、熔点较______（选填“低”或“高”）的铅锑合金制成的。
（2）一个出汗的人，穿塑料鞋站在地上，由于不小心，手接触火线，发生触电事故。请通过计算说明保险丝会不会自动切断。
（3）某同学用试电笔检测a点，发现氖管正常发光。已知氖管正常发光时的电压为70 V，内部大电阻为1.5×10⁶ Ω，在忽略人体电阻的情况下，从流过人体的电流角度看，是否存在危险？请通过计算说明。（人体的安全电流为30 mA以下）

答案： 解:
(1)低
(2)由表格数据可知，一个出汗的人，穿塑料鞋站在地上的电阻
$R_{人}=10\ k\Omega = 10^{4}\ \Omega$，
则手接触火线时通过人体的电流
$I_{人}=\frac{U}{R_{人}}=\frac{220\ V}{10^{4}\ \Omega}=0.022\ A$，
根据并联电路的电流特点可知，通过保险丝的电流
$I_{总}=9\ A + 0.022\ A = 9.022\ A$，
小于保险丝的额定电流10A，所以保险丝不会自动切断。
(3)试电笔中的氖管与大电阻串联，根据串联电路的电压特点，大电阻的电压
$U_{大}=U - U_{氖}=220\ V - 70\ V = 150\ V$，
根据欧姆定律，通过大电阻的电流
$I=\frac{U_{大}}{R_{大}}=\frac{150\ V}{1.5×10^{6}\ \Omega}=10^{-4}\ A = 0.1\ mA＜30\ mA$，
所以不存在危险。
答:
(2)保险丝不会自动切断。
(3)不存在危险。
