《2024年学习之友九年级物理上册苏科版》

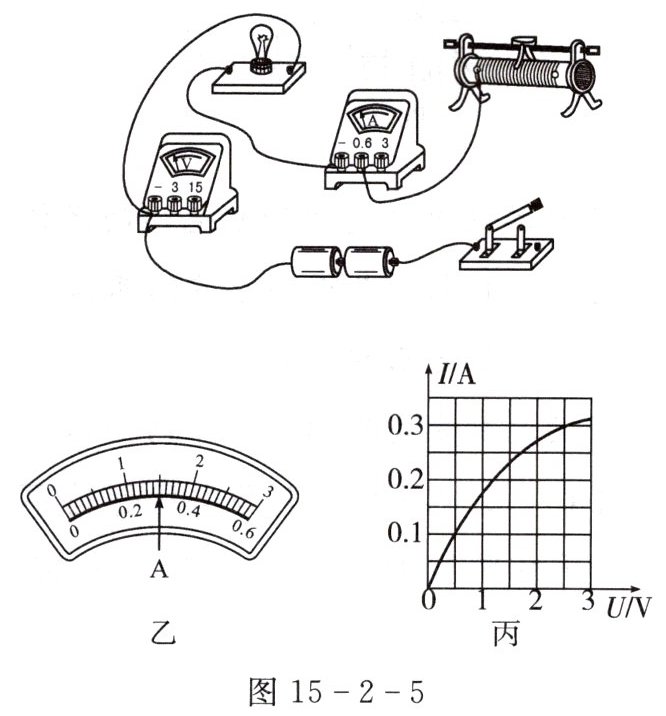

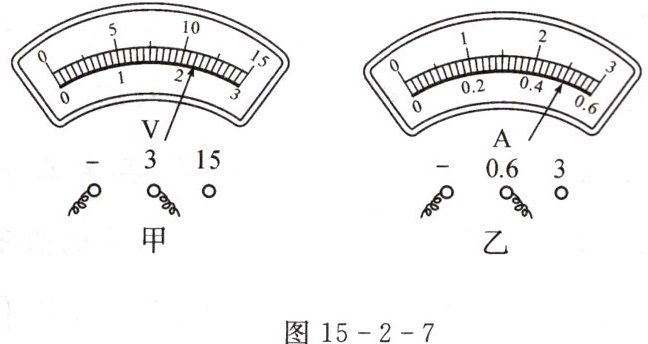

10. 在如图 15-2-5 所示“测量小灯泡电功率”的实验中,小灯泡的额定电压为 2.5 V,滑动变阻器上标有“10 Ω 1 A”的字样。

(1)图甲是没有连接完的电路,请你用笔画线代替导线,将电路连接完整。
(2)连接电路后,闭合开关,发现灯泡不亮,电压表有示数,电流表无示数,任意移动滑动变阻器的滑片,电压表示数不变。经检查电路连接无误,且导线无接触不良之处,产生这种故障原因是 ______。
(3)故障排除后,再次闭合开关测量小灯泡的额定功率,但是发现电压表的示数为 1 V,此时应将滑动变阻器的滑片向 ______(填“左”或“右”)滑动,直到 ______ 时为止,此时电流表读数如图乙所示,则小灯泡的额定功率为 ______ W。
(4)根据测得的几组数据作出了图丙所示的 U-I 图像,发现电流与电压 ______(填“成”或“不成”)正比,原因是 ______。

答案：

灯泡断路
左
电压表的示数为2.5V
0.75
不成
灯泡温度会升高，电阻随温度变化而变化

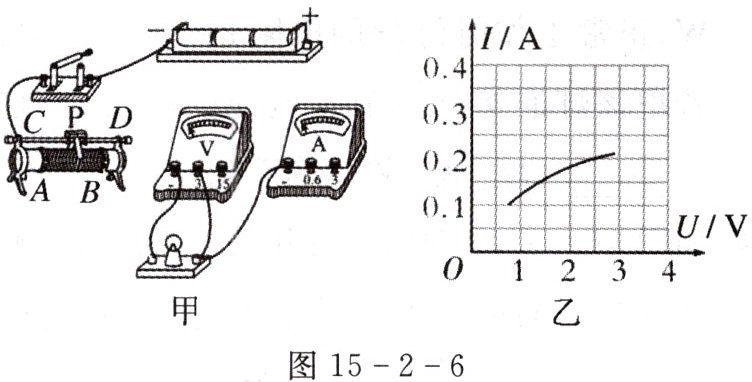

11. 在测量小灯泡电功率的实验中,电源电压为 4.5 V,小灯泡的额定电压为 2.5 V,小灯泡正常发光时的电阻约为 10 Ω。

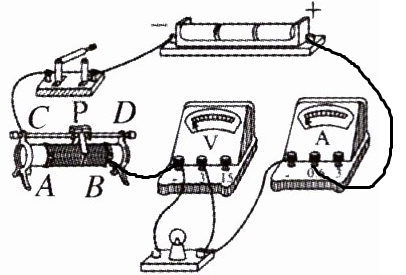

(1)请你用笔画线代替导线,将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时,连入电路的电阻变大,连线不得交叉。
(2)连接好电路后,闭合开关,移动滑动变阻器的滑片 P,发现小灯泡不发光,电压表无示数,电流表有示数,则故障原因可能是 ______。
(3)排除故障后,闭合开关,移动滑片 P,记下多组对应的电压表和电流表的示数,并绘制成如图乙所示的 I-U 关系图像,根据图像信息：
①可计算出小灯泡的额定功率是 ______；
②小灯泡的实际功率随实际电压的增大而 ______(填“增大”“减小”或“不变”)；
③发现小灯泡电阻是变化的,影响其变化的主要因素是 ______。

答案：

小灯泡短路
0.5W
增大
温度
