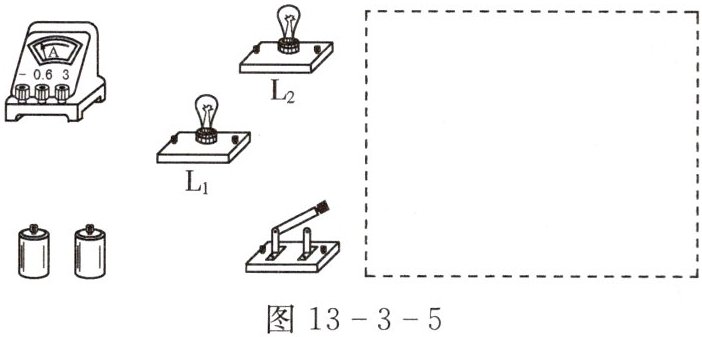

9. 如图13-3-5所示,要使两灯并联,开关控制两个灯泡,电流表测$L_2$中的电流(使用“一”和“0.6”接线柱),用笔画线代替导线连接各元件(连线不能交叉),并在虚线框内画出电路图。

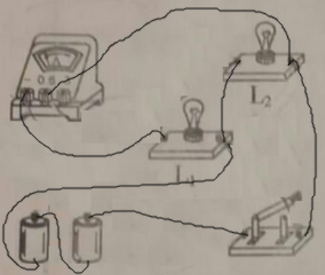

答案：
10. 为了探究并联电路的电流特点,同学设计了如图13-3-6所示的电路进行实验.
(1)在做使用电流表测电流的分组实验中,甲组同学试触时电流表的指针向着左边没有刻度的偏转。根据你的分析,你认为原因可能是______。
(2)乙组同学试触时发现电流表的指针扫过有刻度的地方,直到没有刻度的地方,你认为原因可能是______。
(3)下面设计的表格存在的不足之处是：______。

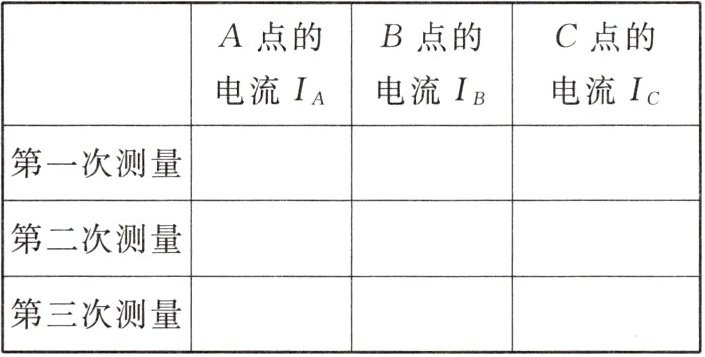

| | A点的电流Iₐ | B点的电流Iᵦ | C点的电流Ic |
| 第一次测量 | | | |
| 第二次测量 | | | |
| 第三次测量 | | | |

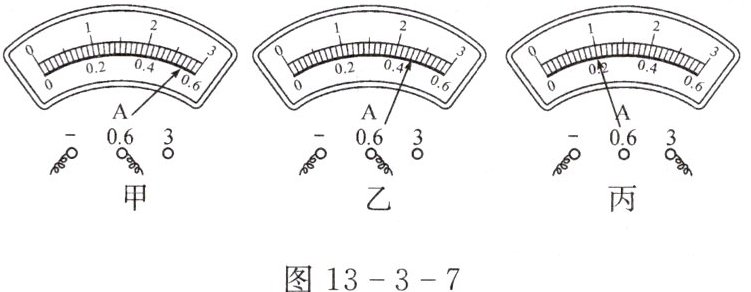

(4)排除故障后,测出了B、C点所在支路和A点所在干路上的电流分别为Iᵦ、Ic和Iₐ,电流表示数如图13-3-7甲、乙、丙所示,可读出：Iᵦ= ______A,Ic= ______A,Iₐ= ______A。根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的特点是：______。
(1)在做使用电流表测电流的分组实验中,甲组同学试触时电流表的指针向着左边没有刻度的偏转。根据你的分析,你认为原因可能是______。
(2)乙组同学试触时发现电流表的指针扫过有刻度的地方,直到没有刻度的地方,你认为原因可能是______。
(3)下面设计的表格存在的不足之处是：______。
| | A点的电流Iₐ | B点的电流Iᵦ | C点的电流Ic |
| 第一次测量 | | | |
| 第二次测量 | | | |
| 第三次测量 | | | |
(4)排除故障后,测出了B、C点所在支路和A点所在干路上的电流分别为Iᵦ、Ic和Iₐ,电流表示数如图13-3-7甲、乙、丙所示,可读出：Iᵦ= ______A,Ic= ______A,Iₐ= ______A。根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的特点是：______。
答案：
电流表正负接线柱接反了
电流表选择量程过小
电流没有单位
0.54
0.46
1.0
I_B+I_C=I_A
电流表选择量程过小
电流没有单位
0.54
0.46
1.0
I_B+I_C=I_A

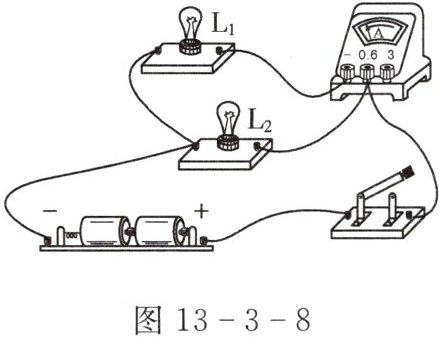

11. 如图13-3-8所示电路,只需改变一根导线的连接,就能使电流表同时测出通过两个灯泡的电流,在要改接的那根导线上打个“×”,再画出改接的导线。
