《2024年学习之友九年级物理上册苏科版》

1. 完成下列单位换算：
(1)80 V= ______mV= ______kV
$(2)3.6×10^3mV= ______V= ______kV$

答案： 8×10⁴
0.08
3.6
3.6×10^-3

2. 观察如图13-4-1中各电压表：

甲:分度值是______,读数______；
乙:分度值是______,读数______。

答案： 0.1V
0.6V
0.5V
8.5V

3. 学生喜爱的玩具汽车通常需要的电压为6 V,它需要______节干电池______联使用；对人体安全的电压不高于______V；我国家庭电路的电压为______V。

答案： 4
串
36
220

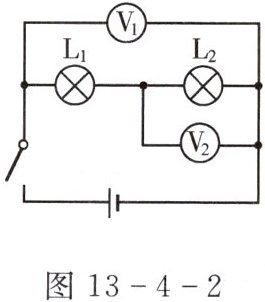

4. 如图13-4-2所示,当开关闭合后,两灯都发光,此时$V_1、$$V_2$表的读数分别是4 V和2.5 V,则电源电压为______V,灯$L_1$两端的电压为______V,灯$L_2$两端的电压为______V。

答案： 4
1.5
2.5

5. 一只电压表有“0~3 V”和“0~15 V”两个量程,某次实验中用的是“0~3 V”的量程,但这个量程刻度盘已模糊不清,无法读数了,从“0~15 V”量程的刻度盘发现指针指的电压恰好是8.5 V,则实际测得的电压为( )

A.1.7 V
B.1.5 V
C.8.5 V
D.0.85 V

答案： A

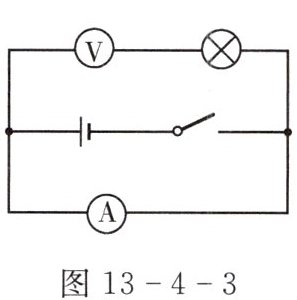

6. 在图13-4-3所示电路中,开关闭合后会出现的后果是( )

A.只有电压表会被烧坏
B.只有电流表会被烧坏
C.电流表与电压表被烧坏
D.电流表与电压表都不会被烧坏

答案： B

7. 如图13-4-4所示,电压表所测的是( )

A.电源电压
B.灯$L_1$两端电压
C.灯$L_2$两端电压
D.灯$L_1$与$L_2$两端电压

答案： C

8. 如图所示,闭合开关,两灯都不亮。为检查故障,某同学先用电压表与灯$L_1$并联,观察到电压表无示数,再将电压表与灯$L_2$并联,观察到电压表有示数,那么电路中出现的故障是( )

A.灯$L_1$短路
B.灯$L_1$断路
C.灯$L_2$短路
D.灯$L_2$断路

答案： D
