《2024年学习之友九年级物理上册苏科版》

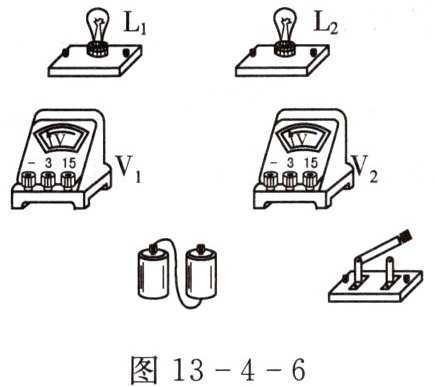

9. 将图13-4-6中的元件用笔画线连接起来,要求：灯泡$L_1$与$L_2$串联,电压表$V_1$测$L_1$两端的电压$,V_2$测$L_2$两端的电压。

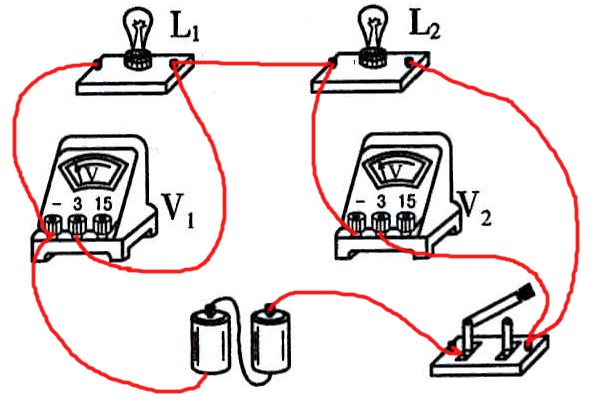

答案：

10. 小明同学对串联电路电压规律进行了探究。
[猜想与假设]串联电路总电压等于各用电器两端的电压之和。
[设计与进行实验]
(1)按图13-4-7所示的电路图连接电路。

(2)闭合开关,排除故障,用电压表测出$L_1$两端的电压。
(3)在测$L_2$两端的电压时,小明为了节省时间,采用以下方法：电压表所接的B接点不动,只断开A接点,并改接到C接点上。
(4)测出AC间的电压,得出结论。
[交流与评估]
(1)在连接电路时,开关必须______。
(2)闭合开关,发现电压表示数为零,则小灯泡的故障可能是______或______。排除故障后又发现电压表指针偏转幅度很小,可能的原因是______。
(3)小明用上面的方法能否测出$L_2$两端的电压？______。为什么？______。

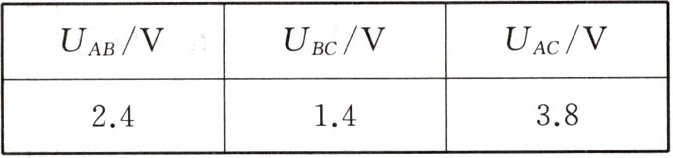

(4)方法改进后,测出AB、BC、AC间的电压记录在下面表格中,小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是______。改进方法______。
| U_AB/V | U_BC/V | U_AC/V |
| 2.4 | 1.4 | 3.8 |

答案：
断开
L₁短路
L₂断路
电压表量程选大了
不能
电压表正负接线柱接反了
只有一组数据，
得到的结论具有偶然性
换用不同规格的灯泡多次测量
